Как организовать доступ на эвакуационных выходах: требования к оборудованию и типовые схемы подключения

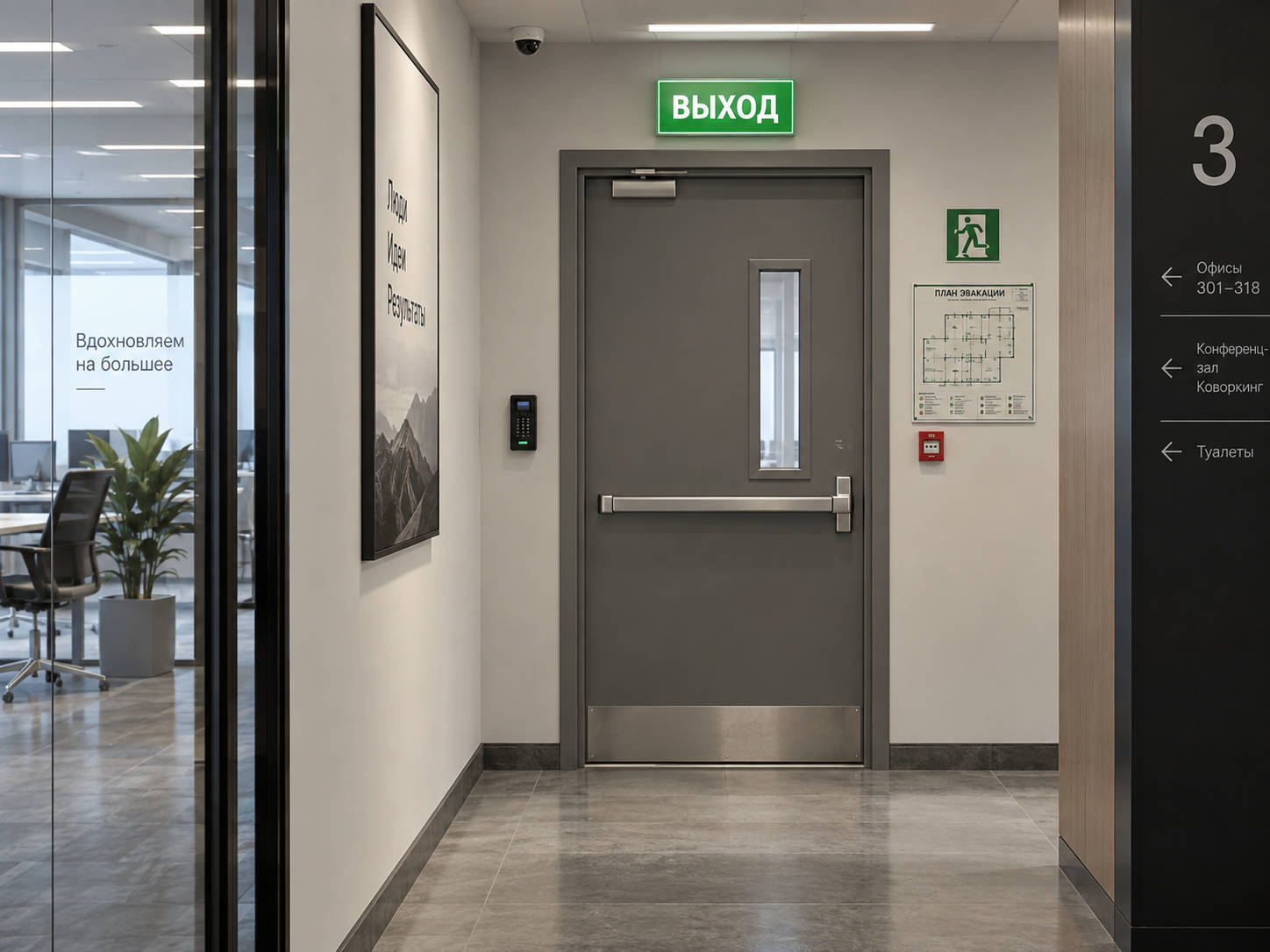

Эвакуационный выход и СКУД: что необходимо учитывать в первую очередь

Основой любого проекта безопасности является правильная классификация путей движения людей. Прежде чем выбирать тип считывателя или замка, необходимо точно определить статус оснащаемой двери в архитектурной планировке здания, так как это напрямую диктует применяемые к ней нормативные требования.

Эвакуационным выходом считается проход, ведущий на нормируемый путь эвакуации, непосредственно наружу или в безопасную зону, удовлетворяющий строгим строительным стандартам. Важно четко понимать разницу между эвакуационным и аварийным выходом. Аварийный выход (например, выход на открытый балкон с глухим простенком не менее 1,2 м, выход на наружную галерею шириной не менее 0,6 м или люк) предназначен для повышения безопасности людей и их временного спасения, но он не учитывается при расчете пропускной способности путей эвакуации. Путь эвакуации — это непрерывный, защищенный от опасных факторов пожара маршрут. При этом далеко не каждая дверь, ведущая на улицу, автоматически является эвакуационной. Раздвижные двери, подъемно-опускные ворота и вращающиеся двери (револьверные) не могут считаться эвакуационными выходами, если в них не предусмотрены специальные распашные секции. На путях эвакуации могут находиться только распашные двери, оборудованные СКУД, открывающиеся, как правило, по направлению выхода из здания.

Требования пожарной безопасности всегда имеют абсолютный приоритет перед штатным алгоритмом работы СКУД. В условиях задымления, паники и стресса при эвакуации человек не должен совершать сложные когнитивные действия: искать карту доступа, прикладывать электронный ключ, вспоминать PIN-код или ждать, пока оператор на посту охраны сориентируется и нажмет кнопку разблокировки. Открытие должно осуществляться одним простым физическим усилием. Определить, относится ли конкретная дверь к эвакуационным выходам, можно только путем детального изучения раздела проектной документации «Мероприятия по обеспечению пожарной безопасности» (МОПБ) и архитектурных планов.

Какие нормативные документы регулируют эвакуационные выходы

Организация СКУД на путях эвакуации жестко регламентируется иерархией законодательных и нормативно-технических актов. Игнорирование этих документов влечет за собой не только административную, но и уголовную ответственность при возникновении жертв.

Основополагающим документом является Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», который в статьях 84 и 89 прямо запрещает загромождение и блокировку эвакуационных путей. Правила противопожарного режима в РФ (Постановление Правительства № 1479) дополняют закон эксплуатационными требованиями, в частности, пункт 26 категорически запрещает устанавливать на эвакуационных дверях замки, не позволяющие открыть их изнутри без ключа. Геометрические и конструктивные параметры детально описывает СП 1.13130.2020 «Системы противопожарной защиты. Эвакуационные пути и выходы». Интеграция систем регулируется нормативными документами по пожарной автоматике, главным образом СП 484.1311500.2020, который устанавливает требования к выдаче управляющих сигналов в систему СКУД.

Кроме того, проектировщик обязан учитывать требования к управлению инженерными системами при пожаре (СП 6.13130.2021 для кабельных линий), профильные своды правил для конкретных типов зданий (например, школ или больниц), а также саму проектную документацию объекта. Техническая документация производителей замков, контроллеров, турникетов и устройств аварийной разблокировки (ГОСТ 31471-2011, ГОСТ Р 51241-2008) определяет пределы применения конкретного «железа». Важно понимать, что требования могут кардинально различаться. Для общественных зданий с массовым пребыванием людей (более 50 человек) действуют максимальные требования по ширине проходов (не менее 1,2 м) и наличию устройств экстренного открывания. Для производственных, складских и особенно режимных объектов допускаются обоснованные отступления, компенсируемые круглосуточной охраной и автоматикой.

«Запоры (замки) на дверях эвакуационных выходов из поэтажных коридоров, холлов, фойе, вестибюлей, лестничных клеток, зальных помещений... должны обеспечивать возможность их свободного открывания изнутри без ключа» (Правила противопожарного режима в РФ, п. 26).

Главное требование к запорам эвакуационных дверей

Фундаментальное и непреложное правило для любых запирающих устройств на путях эвакуации — это обеспечение возможности абсолютно свободного открывания двери изнутри.

Наличие у сотрудника или посетителя карты доступа, равно как и исправность базы данных сервера СКУД, не должны являться обязательным условием для его выживания и эвакуации. Электронный ключ (Touch Memory), PIN-код на клавиатуре или продвинутая биометрическая идентификация по лицу не заменяют аварийный способ открытия, так как все они требуют времени на обработку процессором и подвержены отказам при перепадах напряжения. Особенности объектов с особым режимом доступа (банковские хранилища, следственные изоляторы, психиатрические стационары) учтены в законодательстве: там свободный выход изнутри запрещен режимом. Для таких объектов закон делает исключение, требуя обязательного автоматического разблокирования запоров по сигналу системы пожарной сигнализации (СПС) и одновременного обеспечения возможности дистанционного открытия дверей сотрудником с круглосуточного поста охраны. Принципиально важно разделять два понятия: штатное разрешение прохода (логическая команда контроллера после проверки прав) и аварийная разблокировка (гарантированное физическое снятие удержания независимо от состояния контроллера).

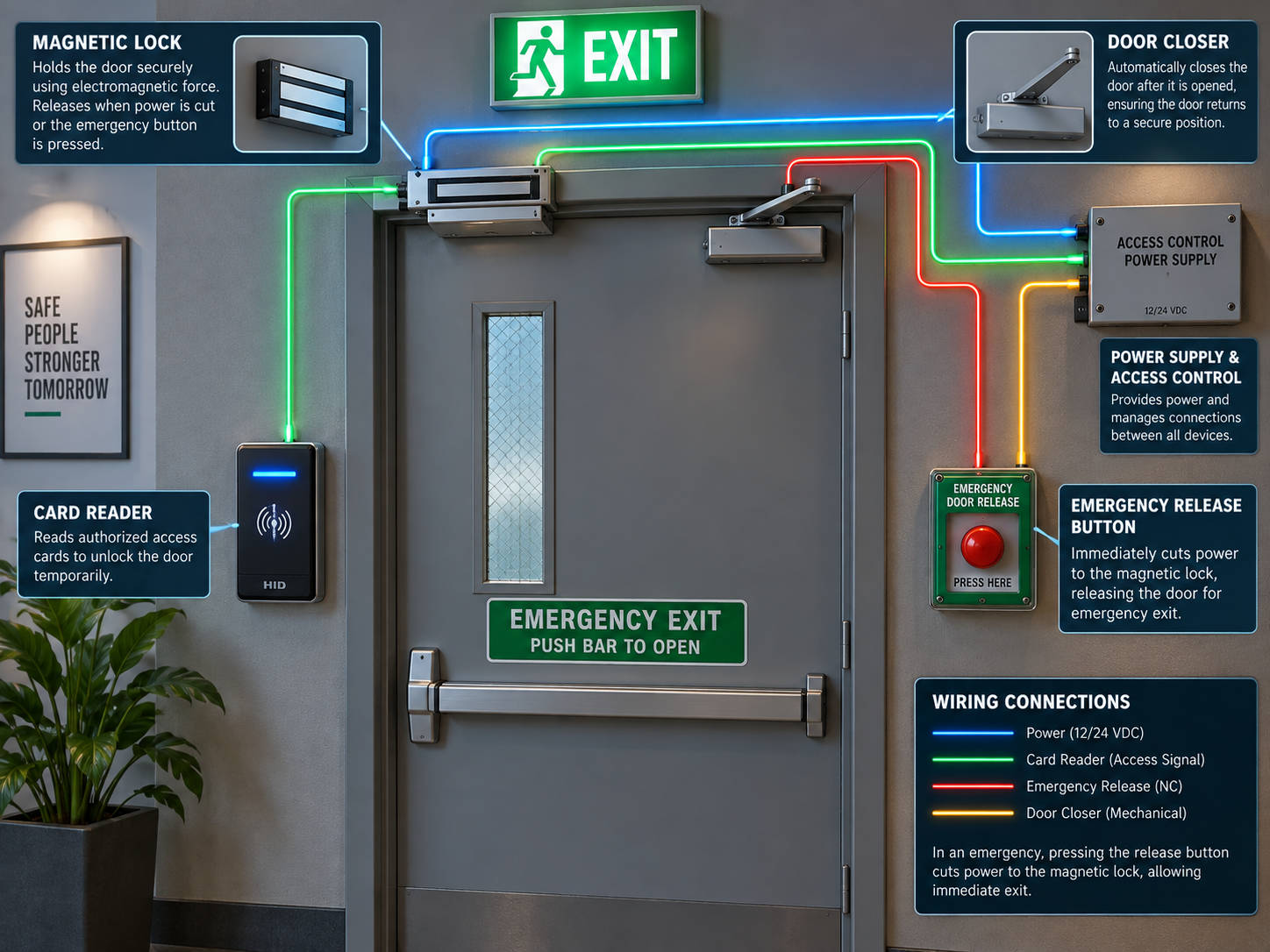

Из чего состоит точка доступа на эвакуационном выходе

Грамотно спроектированная точка прохода на эвакуационном пути представляет собой многоуровневую систему, объединяющую механические преграды, электронную логику и средства пожарной безопасности.

Общая структура безопасной точки доступа описывается следующей цепью:
«Дверь → запирающее устройство → контроллер СКУД → считыватель → датчик двери → устройство выхода → аварийная разблокировка → пожарная автоматика → питание».

В этой цепи каждый элемент выполняет строго определенную функцию в штатном и аварийном режимах:

Связь с программным обеспечением СКУД по сети Ethernet или RS-485 и передача событий на пост охраны необходимы для мониторинга ситуации, однако следует отдельно подчеркнуть критический аспект: кнопка штатного выхода и устройство аварийной разблокировки (УДП) выполняют абсолютно разные функции. Кнопка «просит» контроллер открыть дверь, а УДП аппаратно снимает с нее питание. Сервер СКУД, локальная вычислительная сеть или микропроцессор контроллера не должны быть единственным элементом, от которого зависит возможность эвакуации людей.

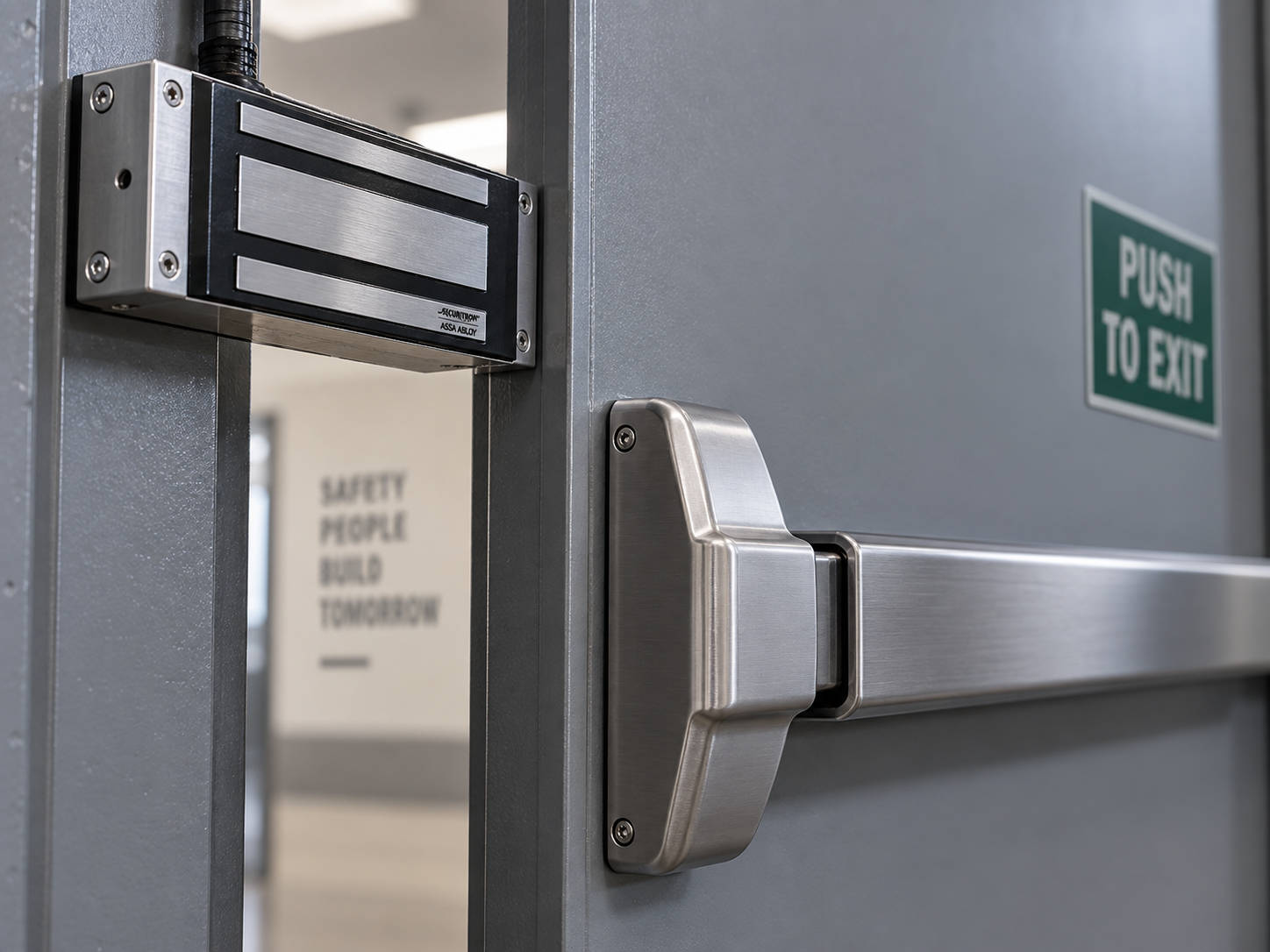

Какое запирающее устройство можно использовать на эвакуационной двери

Выбор запирающего механизма является одним из наиболее ответственных решений проектировщика, поскольку именно тип замка определяет физическое поведение двери при пожаре, падении напряжения или отказе управляющей электроники.

В мировой и отечественной инженерной практике все электронные замки делятся на два типа безопасности: fail-safe (нормально открытые) и fail-secure (нормально закрытые). Термин fail-safe означает, что при любом отказе (пропаже питания, обрыве провода) устройство переходит в безопасное состояние — отпирается. Устройства fail-secure, напротив, без питания остаются заблокированными, обеспечивая сохранность имущества, но создавая угрозу жизни. Необходимость заранее определить безопасное состояние двери диктует выбор оборудования. Выбирать замок исключительно по высокому удерживающему усилию (например, 1000 кг), эстетическому виду или удобству скрытого монтажа категорически нельзя.

Электромагнитный замок

Принцип работы электромагнитного замка основан на притяжении стального якоря к катушке с магнитопроводом при подаче постоянного электрического тока.

Главная конструктивная особенность электромагнита — удержание двери происходит исключительно при наличии электрического питания. Как следствие, снятие удержания после прекращения питания происходит практически мгновенно. Это дает колоссальные преимущества при организации аппаратной аварийной разблокировки: достаточно установить реле, которое разорвет плюсовой провод, и дверь гарантированно откроется. Удерживающее усилие магнитов варьируется от 150 до 1200 кг. Однако проектировщик должен учитывать явление остаточной намагниченности: даже после снятия питания пластина может «прилипать» к магниту. Для нивелирования этого эффекта используются специальные схемы размагничивания или пружинные отталкиватели в якоре. Контроль состояния замка (закрыта ли дверь фактически) часто реализуется встроенным датчиком Холла, который проверяет наличие магнитного потока. Особенности установки требуют точного взаимодействия с доводчиком, чтобы магнит не препятствовал плавному закрытию. Существуют серьезные ограничения при установке на противопожарных дверях: сверление сквозных отверстий под болт крепления якоря может нарушить огнестойкость полотна и привести к аннулированию сертификата соответствия ТР ЕАЭС 043/2017. Необходимость правильного расположения якоря (свободный люфт за счет резиновой шайбы) критична: влияние перекоса двери на надежность работы колоссально — малейший зазор из-за жестко прикрученного якоря снижает усилие удержания в несколько раз.

Электромеханический замок и электромеханическая защелка

Электромеханические устройства используют механический ригель (засов), который блокируется или освобождается с помощью миниатюрного электродвигателя или соленоида.

В отличие от магнитов, они выпускаются как в нормально открытом (fail-safe), так и в нормально закрытом (fail-secure) исполнении. Поведение при отключении электропитания у них различно. Если замок fail-secure, то при обесточивании здания он останется намертво заблокированным. Именно поэтому применение таких устройств на путях эвакуации допускается исключительно при наличии свободного механического выхода. Это означает, что обязательное взаимодействие с внутренней нажимной ручкой (фалевой ручкой) должно механически, без участия электричества, втягивать ригель. Такие замки часто применяются с возможностью использования с системой «Антипаника». Ограничения при применении на путях эвакуации связаны с риском заклинивания ригеля при термическом расширении металлической двери во время пожара. Само название «электромеханический замок» в смете или проекте само по себе ничего не говорит о поведении устройства при аварии, пока не указан его тип (НО/НЗ) и наличие внутренней механической разблокировки.

Система «Антипаника»

Система «Антипаника» (устройства экстренного открывания дверей) — это специализированный класс запорной фурнитуры, разработанный для беспрепятственного выхода толпы.

Главное назначение системы — позволить человеку открыть дверь интуитивно, даже если его руки заняты, он ослеплен дымом или прижат к двери напирающей толпой. Основным рабочим органом является горизонтальная нажимная штанга или нажимная планка. Согласно требованиям ГОСТ 31471-2011, эти устройства обеспечивают открывание двери одним действием (надавливанием), при этом усилие не должно превышать 80 Н (около 8 кгс), а длина штанги должна составлять не менее 60% ширины полотна. Важнейшим аспектом является работа без карты доступа и без ключей. Сочетание механического свободного выхода изнутри и электронного контроля входа снаружи (посредством электромеханической ручки или защелки) делает их идеальными для применения на дверях с большим потоком людей (торговые центры, кинотеатры, больницы). Преимущества механического свободного выхода очевидны: он обладает 100% энергонезависимостью и не подвержен программным сбоям.

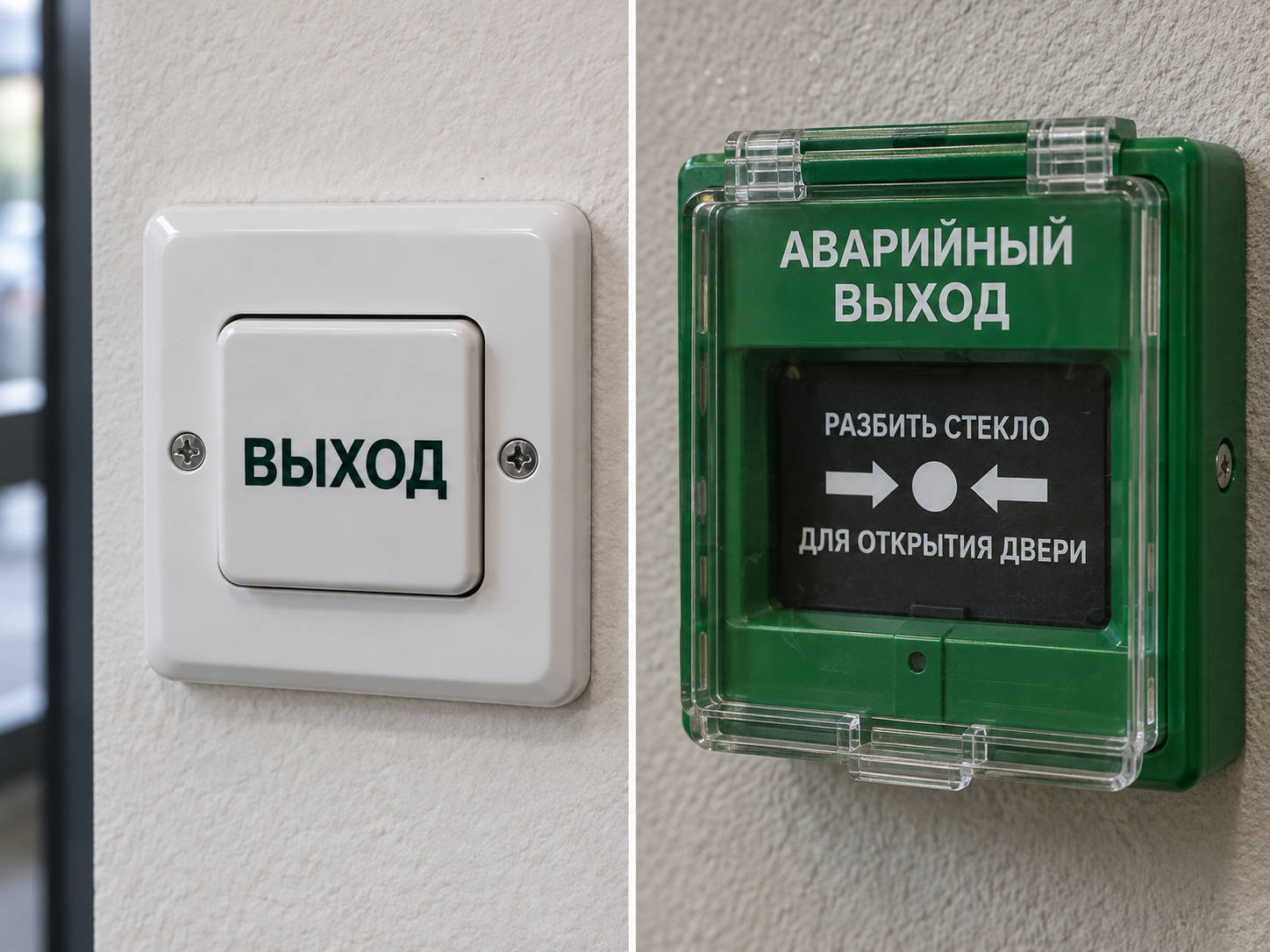

Кнопка выхода и устройство аварийной разблокировки: в чем разница

Смешивание понятий штатной кнопки выхода и устройства аварийной разблокировки — самая распространенная и опасная ошибка проектировщиков. Эти устройства нельзя считать взаимозаменяемыми, так как они имеют разную архитектуру подключения и выполняют принципиально разные функции. Наличие обычной кнопки Exit ни в коем случае не решает задачу безопасной эвакуации.

Обычная кнопка выхода

Обычная кнопка выхода (RTE — Request to Exit) предназначена исключительно для использования для штатного выхода персонала в спокойных условиях.

Она представляет собой слаботочный контакт, подключение которого осуществляется ко входу контроллера СКУД. При нажатии происходит формирование команды (логического сигнала) на открытие двери. Контроллер обрабатывает сигнал и осуществляет временную разблокировку замка (обычно на 3–5 секунд) через свое встроенное реле. Очевидна полная зависимость от контроллера и зависимость от программной логики: если процессор зависнет, если выгорит плата или если микропрограмма содержит ошибку, нажатие кнопки не приведет ни к чему. При неисправности контроллера замок останется запертым. Именно поэтому обычная кнопка выхода не всегда должна использоваться (а точнее, никогда не должна использоваться) как единственный аварийный способ открытия двери.

Устройство аварийной разблокировки

Устройство аварийной разблокировки (УДП) имеет совершенно иное назначение — гарантированный физический разрыв силовой цепи.

Принцип ручного аварийного освобождения двери заключается в прямом отключении электропитания от замка. Конструктивно УДП выпускаются в вариантах с нажимным элементом (залипающей кнопкой), вариантах с восстанавливаемой пластиковой вставкой или классических вариантах с разбиваемым стеклянным элементом (как ручные пожарные извещатели, но зеленого цвета). Внутри устройства расположены мощные микропереключатели, имеющие контакты COM (общий), NO (нормально открытый) и NC (нормально закрытый). При активации происходит переключение контактов и механическая фиксация аварийного состояния. Дверь останется открытой до тех пор, пока ответственное лицо не произведет ручное восстановление устройства с помощью специального сервисного ключа. Для предотвращения несанкционированного использования применяется пломбирование или установка защитной прозрачной крышки с локальной сиреной. Помимо силовой группы контактов, есть возможность подключения отдельной группы контактов к системе мониторинга (к тревожному входу СКУД) для логирования события. Критически важна необходимость визуально заметного размещения устройства непосредственно около двери, на высоте 0,9–1,1 м от пола.

Почему аварийную кнопку желательно включать непосредственно в цепь разблокировки

Сравним две принципиальные электрические схемы коммутации.

Вариант 1 (Логический):
«Аварийная кнопка → сигнальный вход контроллера → программная обработка → команда реле контроллера на замок».

Вариант 2 (Аппаратный):
«Аварийная кнопка → непосредственный разрыв цепи электропитания удерживающего замка (магнита)».

В первом варианте безопасность людей находится в тотальной зависимости от контроллера, в зависимости от прошивки, в зависимости от настроек (монтажник мог случайно снять галочку «Тревога») и в зависимости от программного обеспечения верхнего уровня. Во втором варианте реализуется истинное понятие аппаратной разблокировки. Прямое воздействие на цепь удержания (физический разрыв провода) кардинально уменьшает число потенциальных точек отказа. Даже если контроллер полностью сгорит, УДП обесточит магнит. При этом вторую (свободную) группу контактов УДП необходимо использовать для регистрации события в СКУД, чтобы оператор на мониторе увидел факт взлома пломбы и деблокировки двери.

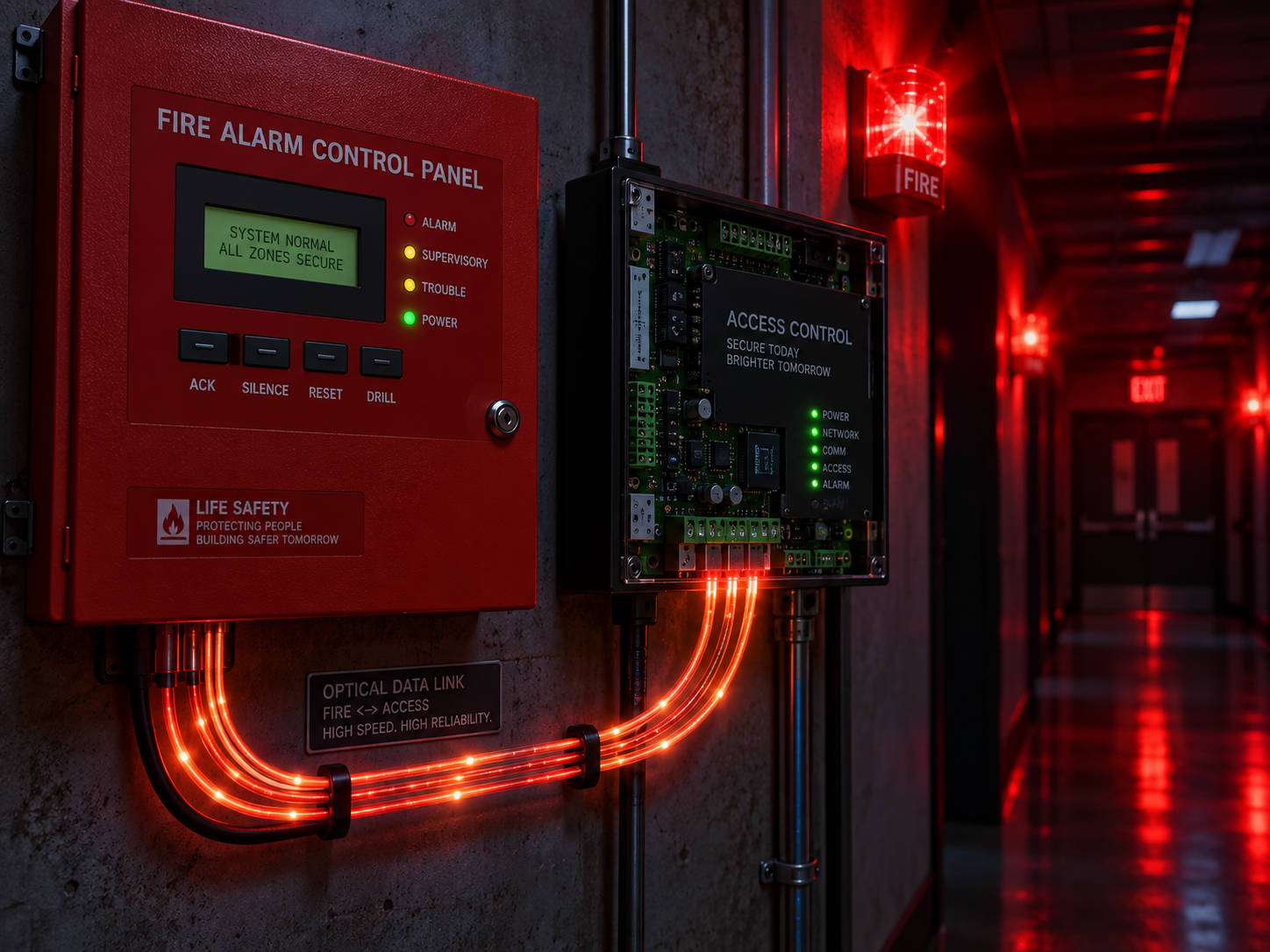

Как СКУД должна взаимодействовать с пожарной автоматикой

Обеспечение безопасной эвакуации невозможно без глубокой межсистемной интеграции. Сигнал «Пожар» формируется не в СКУД (камеры или считыватели не умеют достоверно определять возгорание), а поступает от системы пожарной сигнализации (СПС) или автоматической установки пожаротушения (АУПТ).

Роль системы пожарной сигнализации — быть главным арбитражем безопасности здания. Дымовые извещатели передают данные, а роль прибора управления (ПКП) заключается в активации алгоритмов. Согласно СП 484.1311500.2020, СПС должна обеспечивать выдачу инициирующих сигналов в СКУД. Исторически и технически самым надежным интерфейсом сопряжения является применение релейного выхода ПКП. Это так называемый «сухой контакт» — гальванически изолированный переключатель, не имеющий собственного потенциала напряжения.

Этот контакт может коммутировать сигнал на вход Fire Alarm на контроллере СКУД, либо осуществлять непосредственное аппаратное управление запирающими устройствами, разрывая их питание. Передача состояния в СКУД обязательна для оперативной осведомленности охраны. Однако проектировщику вменяется в обязанность необходимость заранее определить перечень дверей, которые должны разблокироваться (все двери здания или только двери горящего пожарного отсека). Фундаментальный принцип: команда пожарной автоматики не должна зависеть только от центрального сервера СКУД, так как при обрыве локальной сети (LAN) сигнал от сервера не дойдет до дверей.

Что должно происходить при сигнале «Пожар»

Алгоритм взаимодействия систем при поступлении тревоги жестко регламентирован. Пошагово этот процесс описывается так:

1. Система пожарной автоматики (СПС) фиксирует возгорание и формирует управляющий сигнал.
2. Сигнал посредством релейных модулей (УК-ВК) передается в систему управления дверями СКУД.
3. Электрическое удержание эвакуационных дверей снимается аппаратно (разрывается питание), контроллеры переходят в режим эвакуации.
4. Человек может беспрепятственно открыть дверь без идентификатора (карты) и кнопки выхода.
5. Информация о состоянии дверей («Открыто по пожару») мгновенно может передаваться на АРМ охраны для контроля путей эвакуации.
6. Все эвакуационные двери остаются в предусмотренном аварийном (открытом) состоянии на протяжении всего времени тревоги.
7. Возврат в штатный режим (запирание) выполняется строго по предусмотренному алгоритму, как правило, только после ручного снятия тревоги.

В этом процессе автоматическая разблокировка сочетается с механизмами предотвращения преждевременного повторного запирания. Недопустимо, чтобы дверь закрылась сама собой, если пожарная система кратковременно перезагрузится. Требуется ручное восстановление нормального режима оператором, регистрация события в журнале и контроль фактического состояния двери с помощью магнитоконтактных датчиков.

Типовые схемы подключения эвакуационной двери

На практике используется несколько инженерных схем подключения. Выбор обусловлен бюджетом, типом замков и категорией объекта. Штатная схема СКУД (для офисного кабинета) кардинально отличается от схемы эвакуационной двери в первую очередь многоуровневым резервированием разблокировки. Схемы должны учитывать не только нормальную работу, но и отказ оборудования (пропажу 220В, сгорание блоков питания, обрыв кабелей).

Схема № 1. Электромагнитный замок и обычная кнопка выхода

В данной топологии источник питания 12В подключен непосредственно к контроллеру. Контроллер через встроенное реле коммутирует питание на электромагнитный замок. Снаружи устанавливается считыватель, изнутри — кнопка выхода (RTE). Датчик двери следит за положением полотна.

• Логика работы: Открывание по карте снаружи; выход по кнопке изнутри (формирует сигнал, контроллер отрабатывает временную разблокировку). Восстановление замка происходит по истечении таймера (3-5 сек).
• Уязвимости: Что произойдет при отказе контроллера? Реле «зависнет» в замкнутом состоянии, кнопка выхода перестанет обрабатываться микропроцессором, и дверь навсегда останется заблокированной. Данная схема может быть недостаточной для полноценного эвакуационного выхода и не должна применяться на путях эвакуации.

Схема № 2. Электромагнитный замок и независимая аварийная разблокировка

Эта схема вводит аппаратный уровень безопасности. Цепь питания выглядит так: «Источник питания → аварийное устройство (УДП) → электромагнитный замок». Контроллер СКУД своими контактами реле подключен параллельно (или последовательно, в зависимости от логики). Присутствуют обычная кнопка выхода, считыватель и датчик двери. Вторая контактная группа аварийного устройства подключена на тревожный вход контроллера.
Схема отрабатывает четыре режима:

• Дверь закрыта: Ток течет через контроллер и УДП, магнит активен.
• Открывание по карте: Контроллер логически прерывает ток своим реле.
• Штатный выход: Кнопка дает команду контроллеру, он прерывает ток.
• Аварийная разблокировка: Человек нажимает (разбивает) УДП. Цепь разрывается механически контактами УДП. Замок отключается мгновенно, независимо от того, что «думает» контроллер.

Схема № 3. СКУД + аварийная разблокировка + сигнал пожарной автоматики

Наиболее полная, нормативная схема. В разрыв цепи питания (плюсового провода) последовательно устанавливаются: реле контроллера, контакты аварийной кнопки (УДП) и релейный контакт пожарной автоматики (от прибора СПС). Также в системе присутствуют источник питания, считыватель, кнопка выхода и датчик двери.

• Штатный режим и открывание по идентификатору: Работает под управлением контроллера СКУД.
• Ручная аварийная разблокировка: Осуществляется через разбитие стекла УДП.
• Автоматическая разблокировка при пожаре: При срабатывании СПС ее реле размыкается, физически снимая питание с магнита.

Эта схема обеспечивает абсолютный приоритет пожарного сигнала над обычной логикой СКУД. Даже если контроллер выдает команду «закрыть», отсутствие напряжения в цепи из-за разомкнутого реле СПС или УДП сделает запирание невозможным.

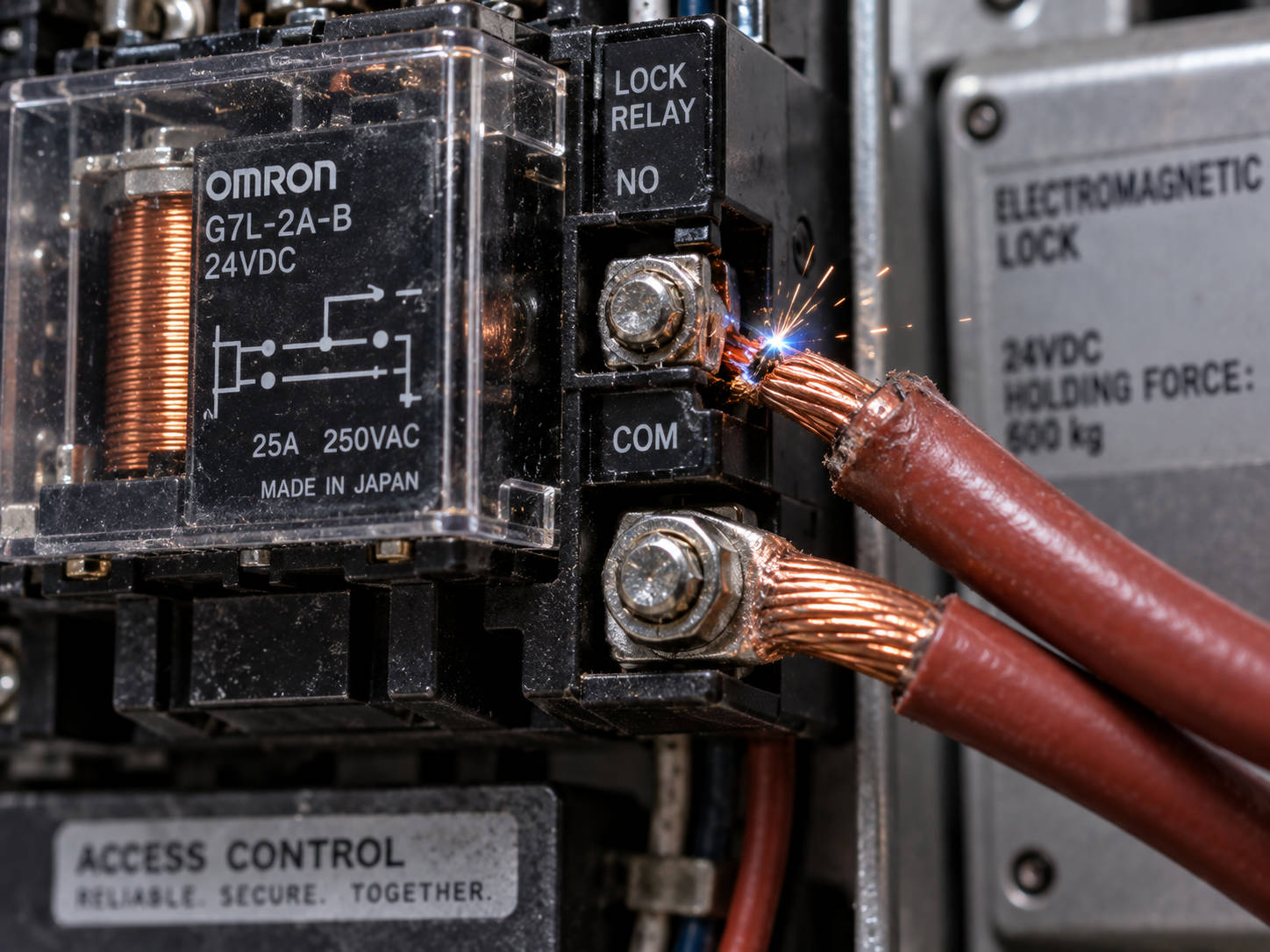

Где разрывать цепь: через контроллер или непосредственно питание замка

Способ включения контактов пожарной автоматики в систему СКУД кардинально влияет на общую отказоустойчивость. Проектировщик должен понимать, какие преимущества и недостатки есть у каждого варианта интеграции.

Управление только через контроллер СКУД

Сигнал «Пожар» подается только на логический вход контроллера.

• Преимущества: Высокое удобство подключения (экономия кабеля), централизованное единое управление всеми дверями, точное журналирование событий сервером, гибкая настройка алгоритмов (какие двери разблокировать, какие оставить закрытыми).
• Недостатки: Полная зависимость от исправности микропроцессора контроллера и зависимость от программной логики. Возможные риски при зависании устройства колоссальны: зависший контроллер проигнорирует пожарный вход и не снимет питание с замка.

Непосредственное снятие питания с замка

Сигнал СПС управляет мощным силовым реле, которое разрывает питающий провод магнита.

• Преимущества: Чисто аппаратное управление. Происходит минимизация зависимости от программного обеспечения и физическое снятие удержания независимо от СКУД.
• Недостатки: Возникает необходимость контроля состояния (СКУД может не понять, почему дверь открылась). Требуется возможность передачи отдельного сигнала в СКУД для информирования охраны.

Комбинированная схема

Оптимальный стандарт. Пожарная автоматика через силовое реле непосредственно освобождает дверь (разрывая цепь). Параллельно, через вторую (слаботочную) группу контактов этого же реле, сигнал поступает на вход СКУД. СКУД корректно отображает режим «Пожар» на мониторе охранника. Местная аварийная кнопка (УДП) также может независимо воздействовать на силовую цепь. В этой топологии программная система выполняет мониторинг, информирует персонал, но не является единственной точкой управления эвакуацией.

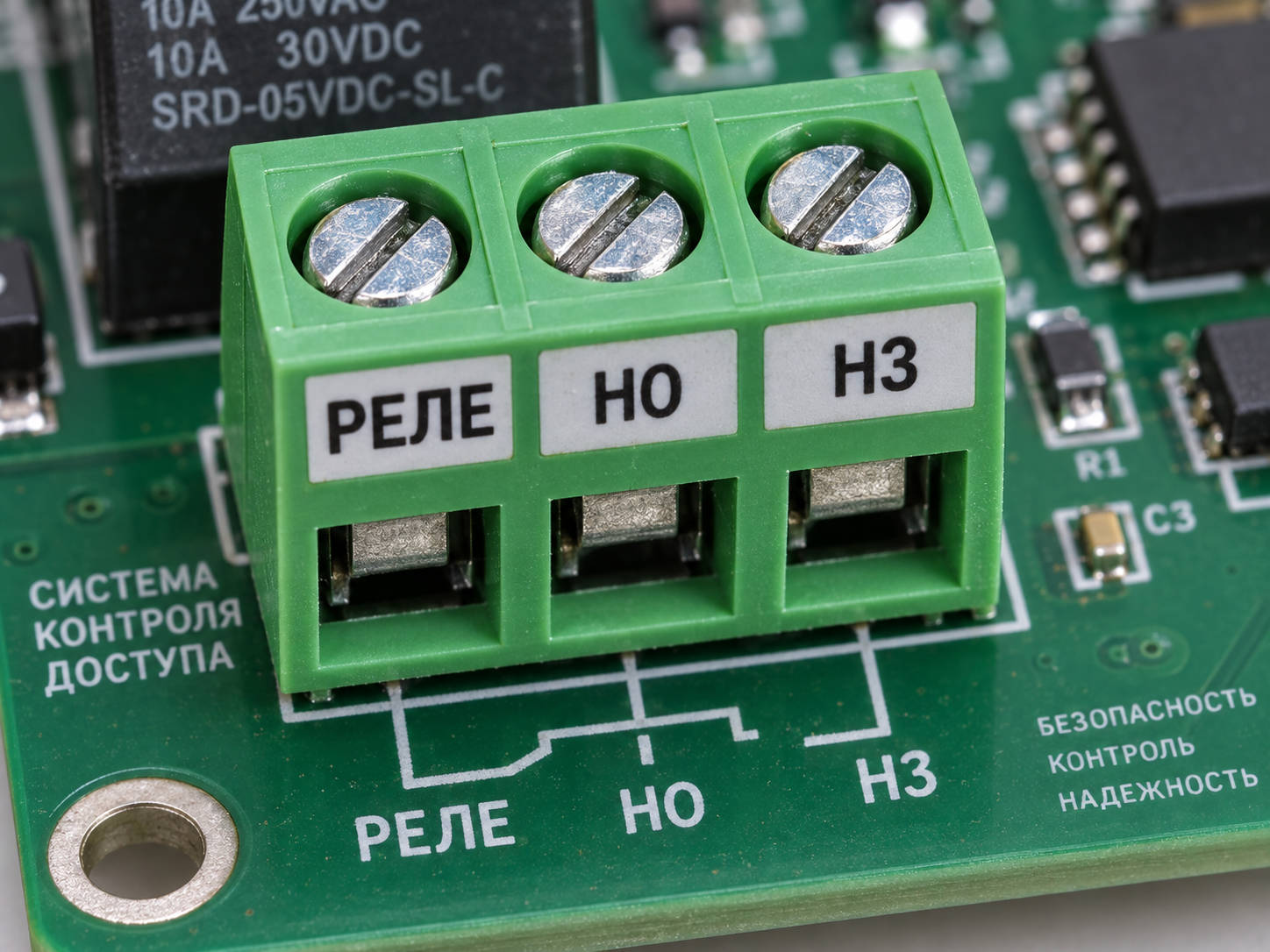

NO, NC и COM: какие контакты использовать в цепях разблокировки

Понимание маркировки электротехнических контактов — фундамент проектирования СКУД. Любое реле имеет три основных вывода.

• COM (Common): Общий контакт. На него подается входящий потенциал.
• NO (Normally Open — нормально открытый): В нормальном (дежурном обесточенном) состоянии контакт между COM и NO разорван.
• NC (Normally Closed — нормально закрытый): В нормальном состоянии цепь между COM и NC замкнута.

Положение контактов в нормальном состоянии меняется, а изменение состояния при срабатывании реле (подаче питания на его катушку) переводит NO в замкнутое положение, а NC в разомкнутое. Применение переключающих контактов (когда задействованы все три вывода) позволяет реализовывать сложную логику. Крайне важно понимать, как учитывать обрыв линии и что происходит при потере питания самого релейного модуля. Если кабель перебит, система должна переходить в безопасное (fail-safe) состояние. Именно поэтому состояние контактов (замкнуто/разомкнуто в дежурном режиме при наличии питания!) необходимо указывать на схеме проекта. Нельзя автоматически переносить схемы между разными моделями контроллеров и устройств, так как производители могут трактовать состояние "Normal" по-разному (с поданным питанием на плату или без него).

Для электромагнитного (fail-safe) замка логика выглядит следующим образом:

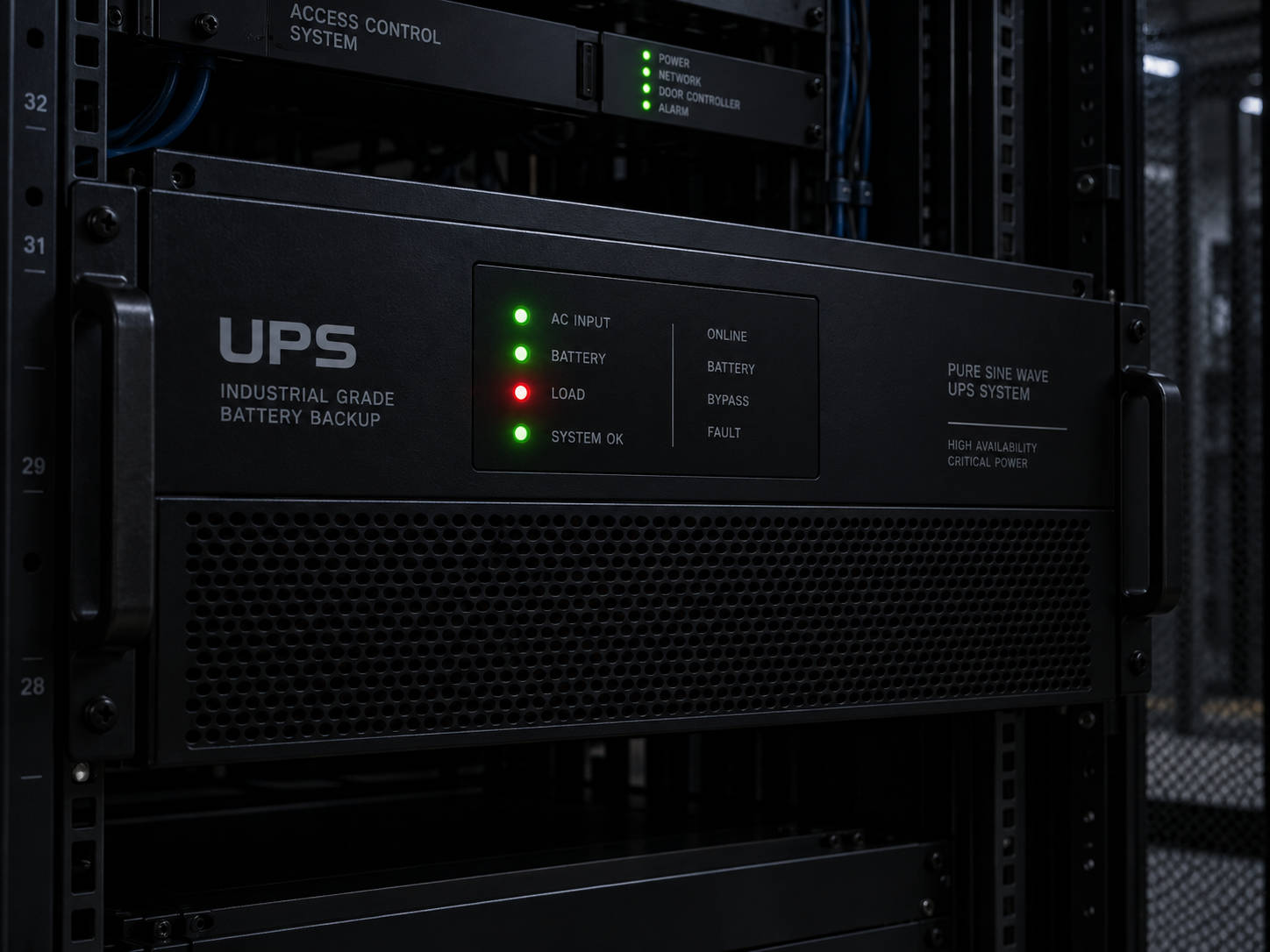

Что должно произойти при отключении электропитания

Анализ поведения СКУД при блэкауте — обязательная часть оценки рисков. Последовательно разберем сценарии отказов:

• Отключение питания замка: Fail-safe замок немедленно отпирается.
• Отключение питания контроллера: Реле контроллера обесточивается. Если замок подключен правильно (через NC), питание на него перестанет подаваться.
• Отключение общего источника СКУД (сети 220В): Происходит переход на аккумулятор (ИБП). Система продолжает работать в штатном режиме.
• Повреждение кабеля питания: Линия к магниту оборвана, дверь разблокируется.
• Потеря связи контроллера с сервером (обрыв LAN): Контроллер переходит в автономный режим работы по внутренней памяти. Аварийная разблокировка сохраняет 100% функциональность.
• Отказ программного обеспечения (сервер «упал»): Локальная логика и аппаратные реле продолжают работать.
• Полный разряд аккумулятора: Когда ИБП исчерпывает емкость, питание пропадает полностью. Все магнитные замки отпускают двери.

Проектировщикам важно понимать, почему наличие ИБП само по себе не гарантирует безопасную эвакуацию. Если ИБП питает магнитный замок, а реле пожарной автоматики вышло из строя или оборвана его линия связи, замок останется намертво заблокированным за счет энергии аккумулятора. Аварийная разблокировка (пожарные реле и УДП) должна работать при резервном питании, располагаясь в силовой цепи между выходом ИБП и самим замком. Необходимость контроля источника питания (передача сигнала «Авария 220В» на сервер) обязательна. Расчет времени автономной работы производится с учетом потребления всех магнитов. Применение отдельных предохранителей (для контроллера и для замка) и разделение линий питания исключает ситуацию, когда короткое замыкание на замке выжигает плату контроллера.

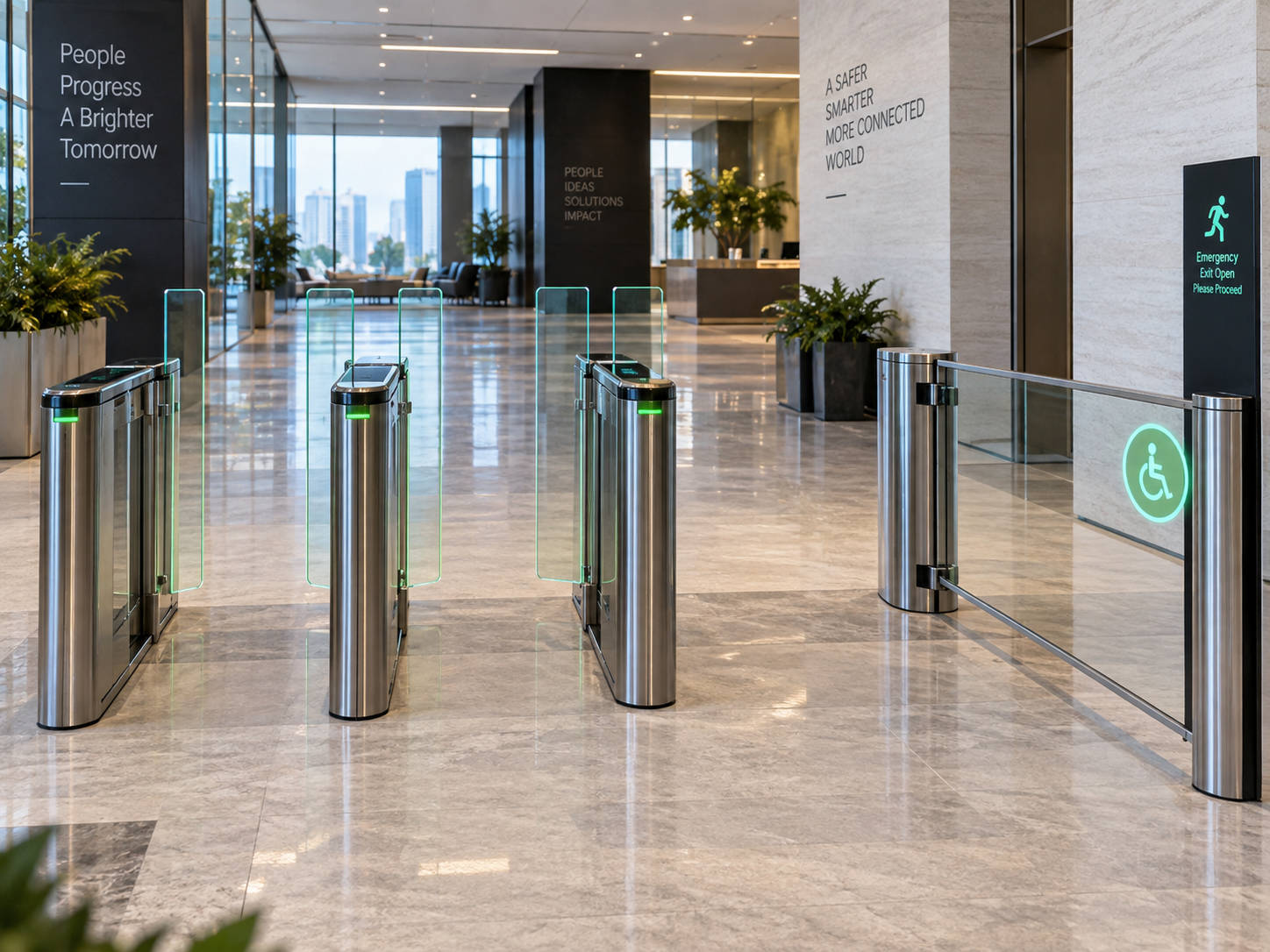

Турникеты на путях эвакуации

Турникет по своей природе — это искусственное препятствие, призванное замедлить поток людей для поштучной аутентификации. Именно поэтому обычный турникет является потенциальным препятствием на пути эвакуации, а СП 1.13130.2020 накладывает жесткие ограничения на их использование.

Необходимость обеспечения свободного прохода в условиях давки требует специальных конструктивных решений. Турникеты должны иметь автоматическую разблокировку (освобождение прохода при пропадании питания или по сигналу СПС), дистанционную разблокировку (с пульта охраны) или ручную разблокировку (откидывание преграждающих штанг). При этом требования к фактической ширине прохода непреклонны: если через проход эвакуируется более 50 человек, его ширина должна быть не менее 1,2 метра. Стандартный ротор или трипод имеет ширину прохода 500–600 мм. Поэтому применение отдельной эвакуационной калитки (распашной дверцы) рядом с турникетом практически всегда обязательно. Наличие функции с маркетинговым названием «Антипаника» еще не гарантирует соответствие конкретной схемы требованиям проекта — инспектор Госпожнадзора будет измерять рулеткой физическую ширину освобожденного прохода.

Турникет-трипод

Трехштанговый механизм.

• Складывающаяся планка (механическая «Антипаника»): Охранник должен вручную отжать фиксатор на штанге, и она повиснет вертикально. В условиях паники дотянуться до фиксатора сквозь толпу невозможно.
• Падающая планка (автоматическая «Антипаника»): Штанга удерживается соленоидом. При тревоге напряжение снимается, штанга падает сама. Это более надежное решение.
• Поведение при отключении электропитания: Устройства с падающей планкой должны обеспечивать fail-safe режим (отпускать штангу).
• Аварийное управление: С пульта охраны. Однако ширина прохода в 60 см требует обязательного применения отдельной калитки шириной не менее 1 метра рядом с триподом.

Скоростные проходы

Стильные решения со стеклянными створками, прячущимися в тумбы.

• Снабжаются либо распашными створками, либо раздвижными створками.
• Автоматическое открывание реализуется через вход Fire Alarm. Створки мгновенно открываются по ходу эвакуации.
• Поведение при отключении электропитания: моторные редукторы должны разблокироваться, позволяя человеку просто толкнуть стекло рукой.
• Ширина прохода у таких устройств может достигать 900–1200 мм (удлиненные створки), что позволяет обойтись без дополнительных калиток. Синхронное открывание нескольких проходов, стоящих в ряд, образует широкую эвакуационную зону.

Полноростовые турникеты

Обеспечивают максимальную защиту от перелезания (устанавливаются на стадионах и заводах).

• Конструкция (вращающийся ротор в клетке) создает фатальные ограничения при эвакуации, так как пропускает людей крайне медленно и может заклинить.
• Возникает абсолютная необходимость отдельного свободного прохода (ворот). Применение эвакуационной калитки рядом с полноростовым турникетом обязательно.
• Возможность открыть турникет ключом персонала (разблокировать ротор) не является полноценной заменой свободному эвакуационному выходу — в дыму охранник может не найти ключ. Взаимодействие с пожарной автоматикой должно осуществляться путем отпирания магнита на обходных воротах.

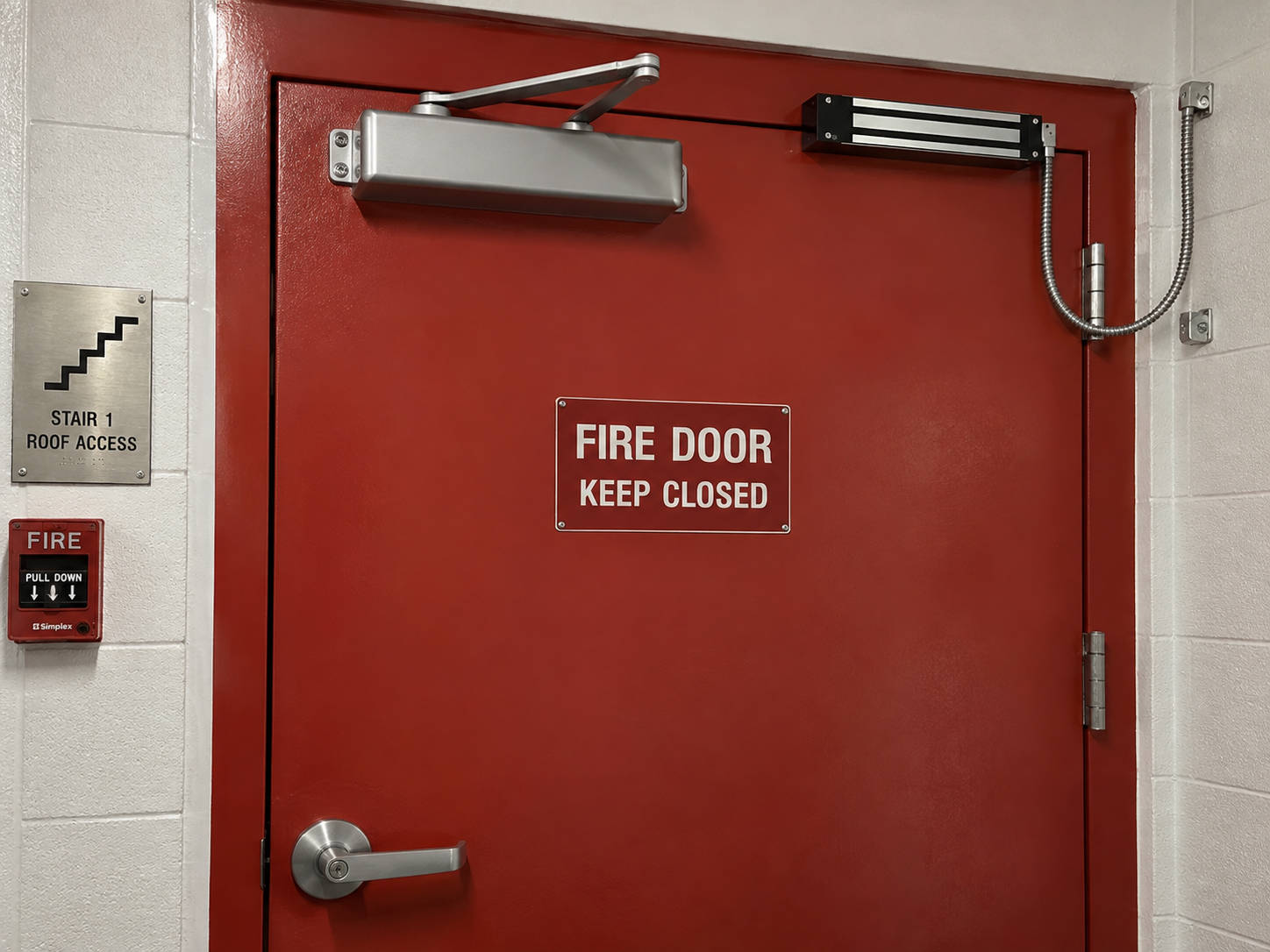

Особенности противопожарных дверей со СКУД

Противопожарная дверь (ППД) — это сертифицированный элемент строительной конструкции, играющий важнейшую роль противопожарной преграды. Ее задача — сдержать распространение огня и дыма на заданное время (например, 60 минут, класс EI-60).

При установке СКУД на ППД возникает необходимость сохранить характеристики дверного блока. Самозакрывание двери обеспечивают мощные доводчики, которые нельзя демонтировать. По контуру двери наклеены специальные терморасширяющиеся уплотнения, герметизирующие щели при нагреве. Механические защелки должны быть огнестойкими. Если ППД в обычное время должна быть открыта (для прохода персонала или вентиляции), применяются специальные настенные электромагнитные удерживающие устройства (магнитные фиксаторы). При пожаре СПС снимает с них питание, и доводчики закрывают дверь. Кабельные переходы (от рамы к полотну) должны использовать огнестойкие металлорукава. Любую модификацию дверного полотна (например, сверление двери под скрытый кабелепроход или вырезание ниши под электромеханический замок) производить категорически запрещено, так как это нарушает термоизоляцию и отменяет сертифицированное исполнение двери. Все оборудование СКУД должно иметь совместимость установленного оборудования с конструкцией двери (используются накладные магниты, устанавливаемые на специальные кронштейны без сквозного сверления).

Отдельно следует объяснить разницу инженерных терминов:

• Разблокировка замка: Снятие напряжения с магнита (дверь закрыта, но не заперта, ее можно открыть толчком).
• Открывание двери: Распахивание самого дверного полотна (осуществляется электроприводами).
• Удержание двери открытой: Использование настенных магнитов для удержания полотна в распахнутом виде.
• Автоматическое закрытие противопожарной двери при пожаре: Отключение настенных магнитов-фиксаторов, чтобы доводчик захлопнул дверь, отсекая пожар (но при этом сам замок двери должен оставаться разблокированным для убегающих людей).

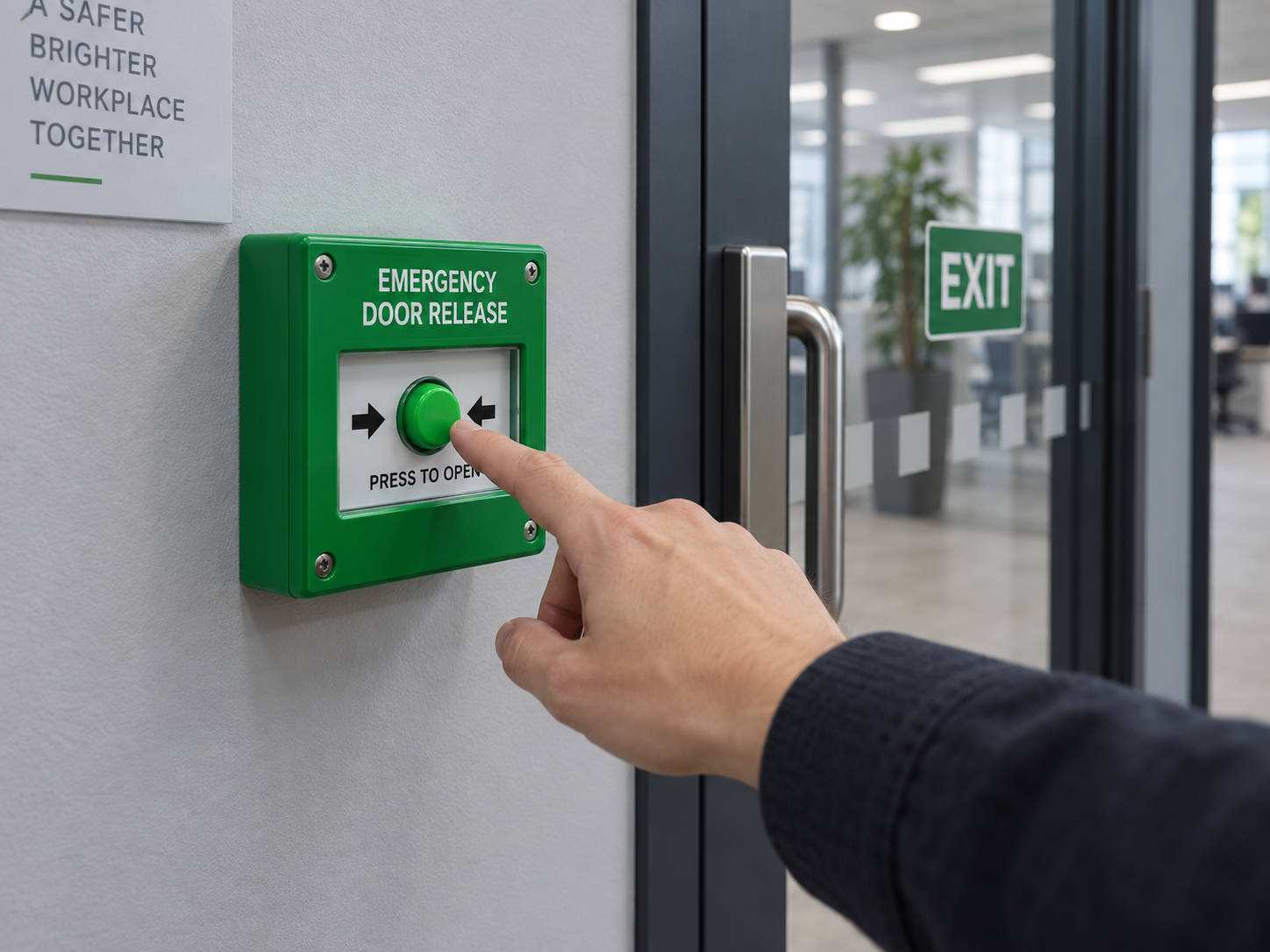

Где устанавливать устройство аварийной разблокировки

Эффективность УДП напрямую зависит от места его монтажа.

Размещение должно производиться непосредственно возле защищаемой двери, строго размещение со стороны эвакуации (внутри помещения). Устройство должно обеспечивать доступность без карты или ключа. Визуальную заметность гарантирует зеленый цвет корпуса. Обязательна маркировка (например, «Для аварийного выхода разбить стекло»). Для защиты от случайного нажатия (чтобы проходящий мимо сотрудник не задел кнопку плечом) применяется прозрачная защитная крышка. Пломбирование свинцовой или пластиковой пломбой предотвращает хулиганские нажатия.

С точки зрения эргономики важна доступность для маломобильных групп населения (инвалидов-колясочников). Современные стандарты, такие как ГОСТ 31471-2011, регламентируют высоту установки управляющих элементов (штанг и кнопок) в диапазоне от 900 до 1100 мм от уровня пола. Необходимость учитывать проектные требования раздела МОПБ и документацию производителя первична. Кнопку категорически нельзя размещать за мебелью, в недоступной зоне, в слепых углах или за открывающейся створкой самой эвакуационной двери.

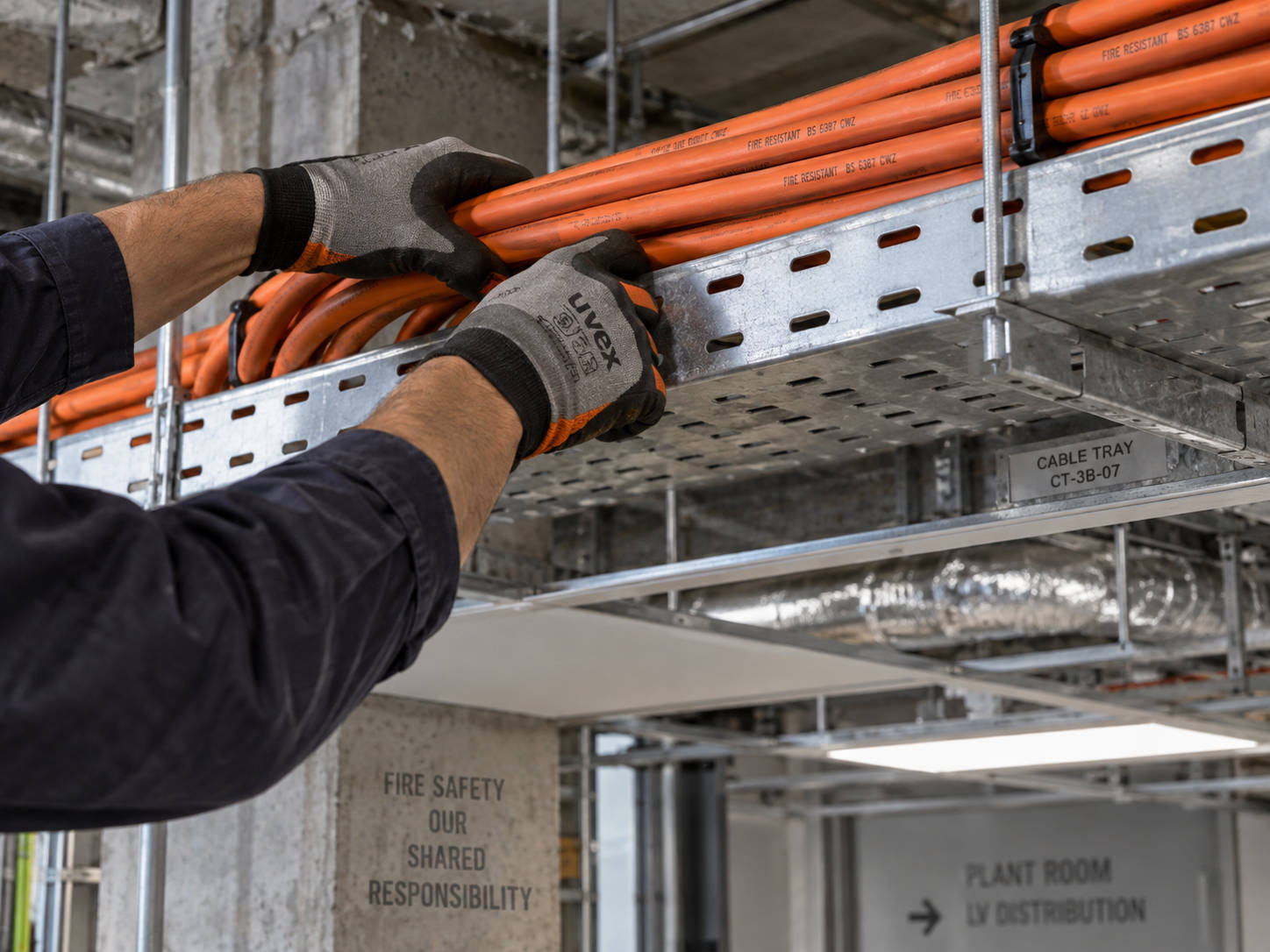

Кабельные линии и монтаж

Кабельная инфраструктура точки прохода должна соответствовать жестким правилам СП 6.13130.2021 «Системы противопожарной защиты. Электроустановки низковольтные».

К типовой двери подводятся: линию питания замка (силовую 12/24В), кабель считывателя (информационный Wiegand или RS-485), линию датчика двери (геркон), линию кнопки выхода (RTE), линию устройства аварийной разблокировки (УДП) и линию пожарного сигнала (от реле СПС). Согласно СП 6.13130.2021, релейные линии, передающие инициирующие сигналы от СПС на разблокировку, должны выполняться огнестойкими, не распространяющими горение кабелями (с индексами FRLS, FRHF) и сохранять работоспособность в условиях пожара (формировать ОКЛ). Информационные интерфейсные линии СКУД могут прокладываться обычным кабелем.

При монтаже критична длина кабеля и его сечение. Замки потребляют значительный ток. Из-за сопротивления меди происходит падение напряжения на концах длинной линии. Если на контроллере 12В, а на замке из-за потерь в тонком кабеле останется 9В, магнит не будет держать заявленные 500 кг. Коммутационная способность контактов реле (контроллера или УДП) должна превышать пусковой ток электромеханики, иначе контакты искрят и "свариваются". При необходимости коммутации больших токов используют сильноточные промежуточные реле. Обязательна защита цепей от скачков ЭДС самоиндукции замка (установка шунтирующих диодов). Кабели должны иметь четкую маркировку. Соединения осуществляются через распределительные коробки. Для ввода в подвижное полотно двери применяются гибкие кабельные переходы. Прокладку внутри дверного полотна противопожарных дверей делать нельзя. Разделение силовых и сигнальных линий снижает наводки. СП 6.13130.2021 категорически запрещает совместную прокладку линий связи СПЗ в одном коробе или лотке с кабелями иного назначения (СКУД) без разделения их сплошной металлической перегородкой.

Как рассчитать электрические параметры замка

Основа безотказности СКУД — правильный электротехнический расчет на этапе проектирования.

В первую очередь уточняется рабочее напряжение (обычно 12 В или 24 В постоянного тока). Затем по паспорту определяется ток потребления (ток удержания электромагнита — около 0.4–0.6 А) и пусковой ток (для электромеханических замков соленоидного типа в момент старта ток может достигать 2–3 А). При подключении нескольких дверей к одному ИБП вычисляется суммарный ток нескольких замков. Мощность блока питания должна покрывать эту сумму, при этом в проект закладывается необходимый запас мощности (не менее 20-30% от пикового потребления).

Далее оценивается длину кабельной трассы. Электрическое сопротивление проводника вызывает падение напряжения по формуле Ома ($U = I \times R$). Чем больше длина и меньше сечение, тем выше сопротивление. Подбор сечения проводника должен гарантировать, что до замка дойдет напряжение в рамках его паспортных допусков (обычно не ниже 10.5 В для 12-вольтовых систем). Допустимый ток контактов реле контроллера (часто ограничен 2 А) сопоставляется с пусковым током. Если ток выше, возникает необходимость промежуточного реле с контактами на 10 А. Обязательна защита от импульсных выбросов (диод 1N4007). Расчет аккумуляторной батареи (АКБ) ИБП базируется на времени автономной работы. Базовая формула: $C = (P \times t) / (U \times \eta \times DoD)$, где C - емкость, P - суммарная мощность, t - время в часах, $\eta$ - КПД инвертора, DoD - глубина разряда (обычно коэффициент 1.5 для SLA батарей).

Привести пример расчета:
Система 12 В → используется электромагнитный замок с током потребления 0,5 А. Длина кабеля от БП до замка — 45 метров. Падение напряжения на витой паре 0.22 мм² составит более 3 В, что недопустимо. Подбор сечения: заменяем на кабель ШВВП 2х0.75 мм², падение составит около 1 В, на замок придет 11 В (норма). Выбор блока питания: ток узла (контроллер 0.2А + замок 0.5А) = 0.7А. БП выбираем на 2 А. Расчет АКБ для 4 часов автономии: $C = 0.7 \times 4 \times 1.5 = 4.2$ А·ч. Ближайший стандартный аккумулятор — 7 А·ч.

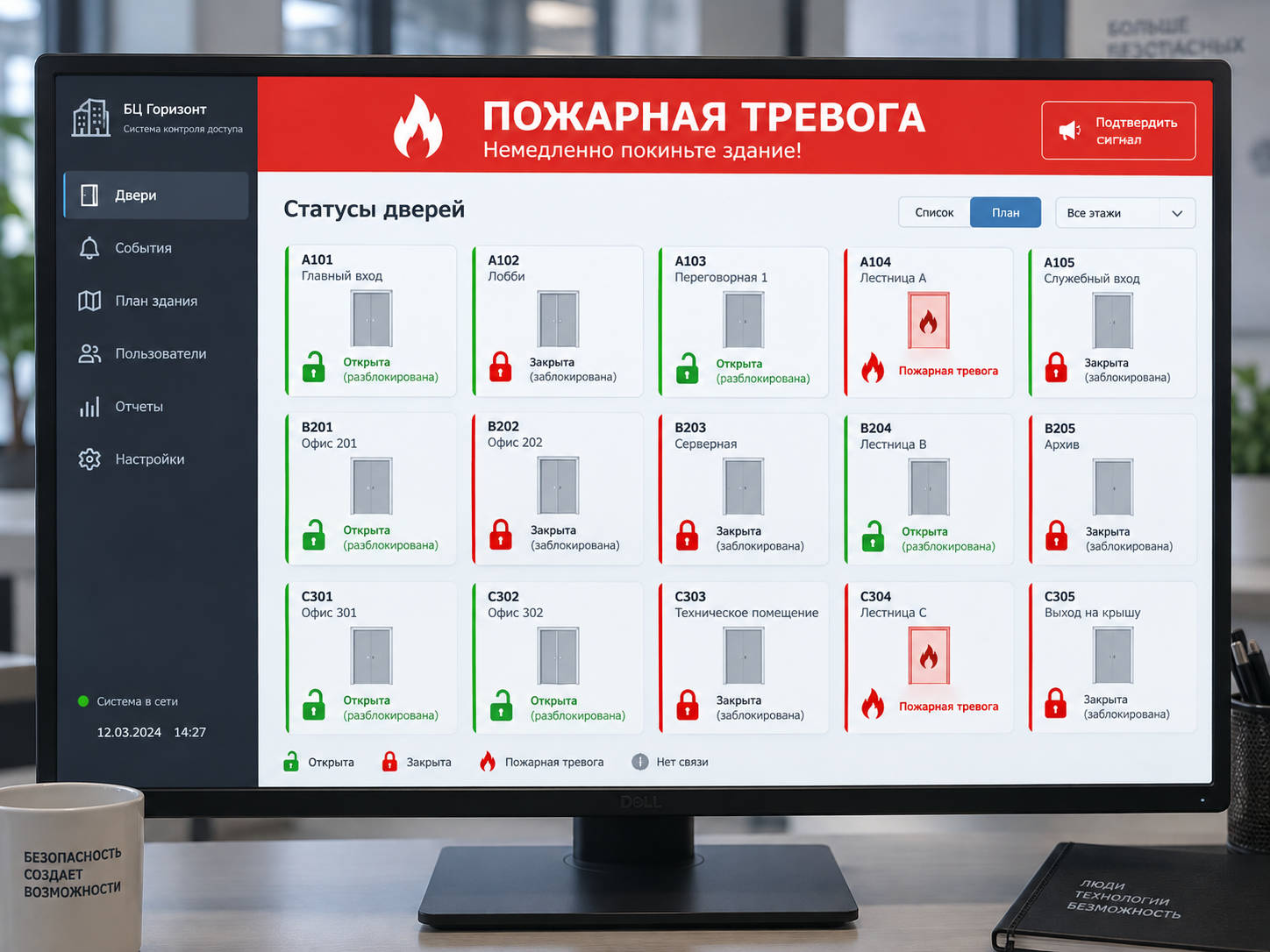

Алгоритм работы эвакуационной двери во всех режимах

Надежность СКУД проверяется в различных штатных и аварийных ситуациях. Логика работы компонентов представлена в сводной таблице:

Что учитывать на объектах с особым режимом доступа

Законодательство понимает, что не все двери можно просто открывать по нажатию зеленой кнопки УДП. Существуют режимные помещения (кассы банков, оружейные комнаты), объекты с усиленными требованиями физической безопасности (СИЗО, военные части), а также помещения с ограничением свободного штатного выхода (психиатрические клиники).

Для таких объектов Правила противопожарного режима в РФ (п. 26) предусматривают легальное исключение из правила «свободного открывания изнутри». Допускается отсутствие ручных кнопок разблокировки (чтобы спецконтингент не мог сбежать), но при этом обязательны два жестких условия. Во-первых, автоматическая разблокировка замков по сигналу пожарной автоматики (СПС или АУПТ). Во-вторых, дистанционное управление замками с круглосуточного поста охраны. Это означает резервирование способов открытия: если автоматика не сработала, дежурный оператор должен одной кнопкой на пульте обесточить отсек. Вся деятельность оператора требует регистрации действий оператора в защищенном журнале событий СКУД (кто и когда нажал кнопку разблокировки). Такое сочетание требований охраны и пожарной безопасности требует разработки специальных технических условий (СТУ) и глубокой необходимости учитывать специальные требования конкретного ведомственного объекта.

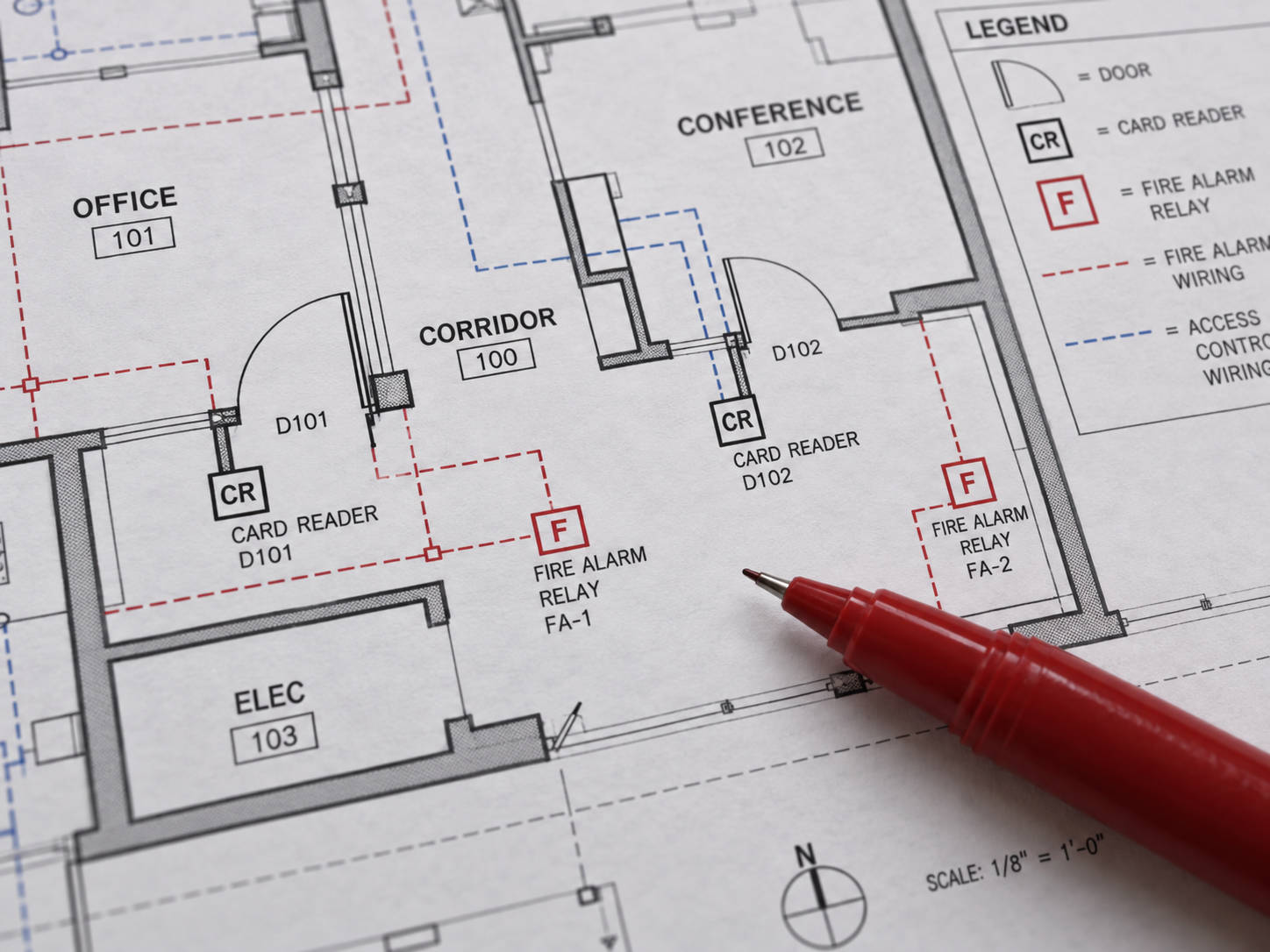

Как проектировать систему: от обследования до рабочей схемы

Проектирование эвакуационной СКУД должно следовать жесткому инженерному алгоритму:

1. Определить все эвакуационные выходы (по архитектурным планам здания).
2. Определить направление эвакуации (двери должны открываться по ходу движения наружу).
3. Изучить проект здания (класс функциональной пожарной опасности, расчетное число людей).
4. Проверить типы дверей (дерево, стекло, металл, наличие сертификатов огнестойкости).
5. Определить точки, где требуется СКУД (входные группы, шлюзы).
6. Выбрать тип запирающего устройства (электромагнит или электромеханика с ручкой).
7. Определить способ штатного выхода (считыватель, сенсорная кнопка или радар).
8. Предусмотреть аварийную разблокировку (монтаж локального УДП).
9. Определить алгоритм при пожаре (зонирование: какие группы дверей открываются вместе).
10. Определить источник сигнала «Пожар» (ближайший релейный модуль систем СПС).
11. Выбрать схему управления замком (разрыв силовой линии замка реле СПС).
12. Определить безопасное состояние оборудования при отказе (fail-safe).
13. Рассчитать электропитание (суммарное потребление всех компонентов).
14. Рассчитать резервное питание (емкость ИБП на требуемое время работы).
15. Подготовить кабельный журнал (марки кабелей, сечения, применение огнестойких FRLS/FRHF).
16. Подготовить схемы подключения (электрические принципиальные схемы коммутации).
17. Подготовить таблицу алгоритмов (матрица реакций СКУД).
18. Согласовать взаимодействие СКУД и пожарной автоматики (стыковка разделов проекта).
19. Выполнить монтаж согласно СП 6.13130.2021.

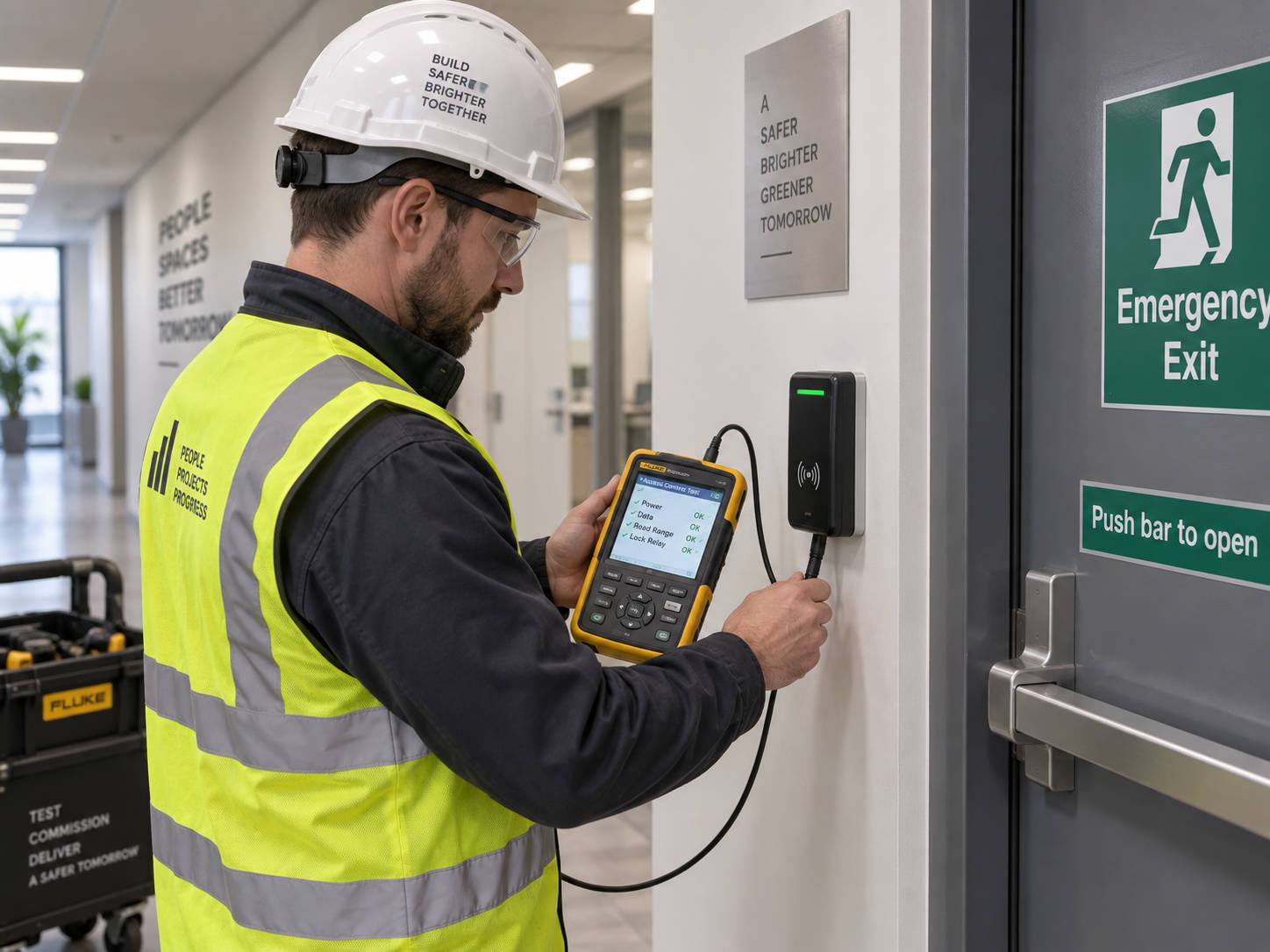

20. Провести пусконаладку оборудования.
21. Проверить все аварийные сценарии (включая отключение вводного щита 220В).

Что должно быть показано на проектной схеме

Проектная электросхема подключения (Э3) эвакуационной двери — это рабочий документ для монтажника. Чтобы исключить фатальные ошибки, на схеме необходимо четко указать:

• номер двери по спецификации;
• назначение двери (например, выход на лестничную клетку);
• направление эвакуации (указывается стрелкой);
• модель замка;
• тип замка (НО/fail-safe или НЗ/fail-secure);
• марку и адрес контроллера СКУД;
• считыватели (вход/выход);
• кнопку штатного выхода (RTE);
• устройство аварийной разблокировки (УДП) и точку его включения в цепь;
• датчик положения двери (геркон);
• источник питания;
• аккумулятор (его емкость);
• релейный выход пожарной автоматики (модуль СПС), управляющий разблокировкой;
• нормальное состояние контактов: COM, NO и NC (обязательно указывать состояние под напряжением в дежурном режиме!);
• промежуточное реле (и защитные диоды);
• тип кабеля (FRLS, витая пара и т.д.);
• номер линии;
• монтажные коробки;
• нормальное состояние контактов шлейфов на контроллере (сопротивление резисторов);
• текстовое описание: алгоритм при пожаре;
• текстовое описание: состояние при потере питания (fail-safe);
• схема связи с сервером и АРМ;
• текстовое описание: алгоритм восстановления после тревоги.

Пусконаладка и проверка работы эвакуационного выхода

Комплексные испытания систем безопасности — это критический финал монтажных работ. Объяснить необходимость натурных тестов просто: проверять необходимо не только программную часть (что сервер «понял» тревогу), но и реальное физическое открывание двери. Испытание должно охватывать как нормальные, так и самые жесткие аварийные режимы.

Что проверяется при штатной работе

В режиме повседневной эксплуатации инженеры обязаны проверить:

• успешный проход по карте (скорость реакции замка);
• отказ в доступе (прикладывание незарегистрированной карты);
• работу штатную кнопку выхода (открытие без задержек);
• дальность чтения считыватель;
• сработку датчика двери (в программе дверь меняет статус с «Закрыта» на «Открыта»);
• усилие удержания замка (попытка с силой вырвать дверь);
• работу доводчика (плавное, но уверенное захлопывание до щелчка);
• время разблокировки (таймер возврата замка, обычно 3-5 сек);
• события в программном обеспечении (соответствие логов БД реальным действиям);
• сигнализацию длительно открытой двери (взлом или удержание дольше 15 сек).

Что проверяется в аварийном режиме

В режиме имитации ЧС проверяются критические контуры безопасности:

• ручное устройство аварийной разблокировки (вдавливание зеленой кнопки УДП);
• фактическое снятие удержания замка (ток на магните должен исчезнуть);
• реакцию на сигнал пожарной автоматики (аппаратное замыкание реле СПС);
• одновременную разблокировку всех предусмотренных дверей пожарного отсека;
• отработку разблокировки (работу при отключенном сервере СКУД, вынув LAN-кабель);
• работу при отказе контроллера (обесточивание платы);
• поведение при полном отключении электропитания 220В;
• переход на резервное питание (отсутствие ложных сработок при переходе на ИБП);
• восстановление после тревоги (аппаратный сброс УДП ключом и программный сброс ПКП).

Почему недостаточно события «Дверь разблокирована» в программе

Главная иллюзия многих IT-специалистов: если на мониторе АРМ высветилось сообщение «Режим ПОЖАР: дверь разблокирована», значит, путь свободен. В суровой реальности:

• контроллер может корректно обработать алгоритм и отправить команду реле, но контакты реле «залипли», и питание не снято — дверь физически не откроется;
• реле могло сработать, напряжение упало до нуля, но замок останется заперт из-за сильной остаточной намагниченности (отсутствие отбойника) или заклинившего ригеля;
• металлическая дверь может быть перекошена в проеме от теплового расширения при пожаре;
• может заклинить механика электромеханического замка под давлением толпы;
• возможна неисправность доводчика (заклинил рычаг);
• возможно неправильное подключение проводов (NO вместо NC), и команда на «разблокировку» с точки зрения логики привела к подаче напряжения, намертво заперев дверь.

Именно поэтому во время испытаний проверяется именно физическая возможность свободного открытия двери рукой, имитируя эвакуацию.

Типичные ошибки при организации СКУД на эвакуационных выходах

На практике монтажники регулярно допускают грубейшие, потенциально смертельные нарушения:

• Дверь настроена так, что открывается изнутри только по карте (нарушение ПП РФ 1479).
• Для выхода необходимо ввести PIN-код на кодовой панели (недопустимая задержка).
• Обычная пластиковая кнопка выхода используется как единственное аварийное устройство (работает через контроллер).
• Возможность выхода полностью зависит от микропроцессора контроллера СКУД.
• Пожарный сигнал обрабатывается только программным сервером по сети LAN, аппаратное реле от СПС к замку не проложено.
• Отсутствует аппаратная ручная аварийная разблокировка (зеленое УДП у двери).
• Перепутаны контакты NO и NC (при пожаре питание наоборот подается на замки, блокируя их).
• Выбран неправильный тип электромеханического замка (fail-secure без внутренней фалевой ручки).
• При потере питания (разрядке ИБП) дверь остается механически заблокированной без альтернативного способа открытия.
• Пожарная автоматика настроена так, что разблокирует не все необходимые двери пожарного отсека.
• Вход Fire Alarm контроллера физически подключен, но фактически не проверен в связке с СПС на этапе сдачи.
• Аварийная кнопка УДП подключена только к сигнальному программному входу контроллера, а не в разрыв силового питания.
• Рабочий пусковой ток замка значительно превышает коммутационную способность контактов УДП (контакты выгорают при первом нажатии).
• Блок питания подобран «впритык», без требуемого запаса мощности 20-30%.
• Не учтено существенное падение напряжения на длинных тонких кабелях.
• Аварийное устройство УДП расположено в недоступном месте (за шкафом, выше 1,5 метров).
• После снятия пожарного сигнала с ПКП (возгорание локализовано, но дым еще стоит), дверь автоматически запирается до завершения полной эвакуации людей.
• Роторный турникет на проходной разблокируется, но физически не обеспечивает необходимый свободный проход (1,2 метра).
• Функция «Антипаника» на турникете-триподе требует сложных механических действий персонала (отжимать фиксаторы пальцами) в условиях давки.
• Изменения в топологию СКУД выполнены после сдачи системы пожарной автоматики инспектору, но повторная комплексная проверка взаимодействия не проведена.

Примеры решений для разных объектов

Для наглядности рассмотрим архитектуру точек прохода на различных объектах.

• Небольшой офис: Контролируется вход сотрудников с этажного коридора. Замок: Электромагнитный (fail-safe). Штатный выход: Инфракрасная сенсорная кнопка (RTE). При пожаре: Реле СПС снимает питание с магнита (аппаратно). Аварийная разблокировка: Зеленое УДП в разрыв питания рядом с дверью.
• Бизнес-центр (главный холл): Контролируется проход через турникеты. Замок: Скоростные проходы (Speedgates) со стеклянными створками. Штатный выход: По гостевой карте в картоприемник. При пожаре: Сигнал на контроллеры турникетов + аппаратное падение питания, створки свободно распахиваются в направлении выхода. Аварийная разблокировка: Кнопка на посту охраны открывает турникеты и магнитные замки дублирующих эвакуационных распашных калиток (шириной >1.2м).
• Торговый объект: Служебный вход склада. Замок: Электромеханический накладной замок. Штатный выход: Нажатие на широкую горизонтальную штангу-ручку изнутри (механически открывает дверь всегда). При пожаре: Дополнительное обесточивание внешней электронной ручки. Аварийная разблокировка: Решена самой механикой нажимной штанги (открытие давлением тела).
• Школа: Входная группа. Замок: Электромагнит на эвакуационных распашных дверях. Штатный выход: Турникеты. При пожаре: Снятие напряжения 12В аппаратно пожарным модулем. Аварийная разблокировка: УДП в защитном прозрачном коробе со звуковой сигнализацией (защита от хулиганства школьников), включено в цепь питания.
• Медицинское учреждение: Двери палатных отделений. Замок: Электромагнитные замки. Штатный выход: Считыватель или кнопка у поста медсестры. При пожаре: 100% разблокировка от СПС. Аварийная разблокировка: УДП на высоте 0,9 м для доступа пациентов на инвалидных колясках.
• Склад: Путь эвакуации наружу через противопожарную дверь. Замок: Электромеханический врезной замок (НО) без модификации полотна. Штатный выход: Свободная механическая ручка. При пожаре: Питание падает, замок отпирается. Аварийная разблокировка: Ручная кнопка-УДП разрыва питания.
• Производственный объект (цех): Высокий уровень шума и вибраций. Замок: Электромагнит высокой мощности. Штатный выход: Промышленная пылевлагозащищенная кнопка. При пожаре: Реле АУПТ отключает магниты. Аварийная разблокировка: Мощный грибковый выключатель в прочном корпусе.
• Проходная с турникетами-триподами: Контроль рабочего времени завода. Замок: Турникет-трипод. Штатный выход: По карточке. При пожаре: Планки «Антипаника» падают автоматически (соленоид), одновременно электромагнит соседней распашной калитки (шириной 1,2 м) отключается. Аварийная разблокировка: Кнопки УДП + пульт охраны.
• Объект с круглосуточной охраной (Банк): Режимное кассовое помещение. Замок: Мощные электромеханические защелки (НЗ) + усиленные замки. Штатный выход: Только по разрешению охраны (запрет свободного выхода). При пожаре: Двери остаются запертыми для посетителей, но разблокируются централизованно дистанционным управлением с круглосуточного поста. Аварийная разблокировка: Локальные УДП внутри отсутствуют.
• Противопожарная дверь между пожарными отсеками: Сдерживание огня. Замок: Накладной электромагнит. Штатный выход: Кнопка выхода + доводчик. При пожаре: Снятие питания с замка и с настенных электромагнитных фиксаторов открытого положения. Доводчик захлопывает дверь (отсекая дым), но замок не держит. Аварийная разблокировка: УДП на стене.

Чек-лист проектировщика: безопасна ли СКУД на эвакуационном выходе

Финальный аудит проектного решения или смонтированной системы должен опираться на строгий чек-лист, гарантирующий надежность системы жизнеобеспечения:

• [ ] Является ли дверь эвакуационным выходом согласно архитектурному проекту здания?
• [ ] Можно ли открыть ее изнутри без использования карты доступа или ввода PIN-кода?
• [ ] Требуется ли для выхода ключ (категорическое нарушение п. 26 ПП РФ 1479)?
• [ ] Что именно происходит с электрической цепью замка при пожаре?
• [ ] Кто формирует сигнал разблокировки (сервер СКУД или реле СПС)?
• [ ] Что происходит с возможностью выхода при отключении или зависании сервера?
• [ ] Что происходит с магнитным замком при полном отказе контроллера?
• [ ] Что происходит с дверью при длительном отключении электропитания (после разряда АКБ)?
• [ ] Смонтировано ли возле двери отдельное устройство аварийной разблокировки (УДП)?
• [ ] Воздействует ли оно непосредственно на силовую питающую цепь запирающего устройства?
• [ ] Соответствует ли коммутационная способность его контактов пусковой нагрузке замка?
• [ ] Контролируется ли фактическое состояние двери (установлен ли геркон)?
• [ ] Не уменьшена ли ширина эвакуационного прохода турникетом (менее 1,2 м для потока от 50 человек)?
• [ ] Не препятствует ли роторный турникет свободному и быстрому движению людей?
• [ ] Предусмотрена ли полноразмерная эвакуационная калитка рядом с турникетом?
• [ ] Корректно ли выбраны NO и NC контакты для обеспечения fail-safe разблокировки?
• [ ] Рассчитано ли и установлено ли резервное питание (ИБП)?
• [ ] Проверена ли система комиссией при имитации пожара от СПС (сработка датчика дыма)?
• [ ] Проверена ли система при полном принудительном отключении электропитания в щитовой?
• [ ] Проверено ли реальное физическое открывание каждой двери без заеданий механики?

Ответы на частые вопросы

В этом разделе приведены краткие технические ответы на наиболее распространенные вопросы проектировщиков и монтажников.

• Можно ли устанавливать электромагнитный замок на эвакуационную дверь? Да, можно. Более того, за счет своей конструкции (fail-safe) он считается одним из наиболее безопасных решений, при условии прямого разрыва цепи его питания сигналом пожарной автоматики (СПС) и локальным УДП.
• Можно ли открывать эвакуационную дверь только кнопкой выхода? Нет. Обычная кнопка подключена логически к контроллеру, выход из строя которого заблокирует людей внутри. Обязательна дублирующая аварийная кнопка УДП в силовой цепи.
• Нужна ли аварийная кнопка, если дверь открывается по сигналу пожарной сигнализации? Да, согласно ГОСТ Р 51241-2008, ручная кнопка аварийного открывания у двери обязательна, так как СПС может дать сбой или пожар может быть замечен человеком до срабатывания потолочного датчика дыма.
• Чем кнопка Exit отличается от устройства аварийной разблокировки? Кнопка Exit дает информационный логический сигнал контроллеру (временное открытие через процессор). УДП физически, аппаратно разрывает электрическую цепь питания магнита.
• Должен ли замок разблокироваться при отключении питания? Для эвакуационных путей — категорически да. Запирающее устройство должно быть нормально открытого типа (fail-safe).
• Можно ли подключать пожарный сигнал непосредственно к контроллеру СКУД? Можно для информационного оповещения, но это не должно быть единственным способом открывания. Силовая цепь замка должна рваться аппаратно реле СПС.
• Что такое вход Fire Alarm? Это специализированный тревожный аппаратный вход на плате контроллера, который переводит его логику в режим тотальной разблокировки всех привязанных к нему дверей.
• Можно ли одним пожарным сигналом управлять несколькими контроллерами? Технически да, скоммутировав реле параллельно. Но для надежности и исключения электрических помех лучше использовать промежуточные релейные модули с гальванической развязкой на каждую группу дверей отдельно.
• Когда необходимо промежуточное реле? В ситуациях, когда пусковой или рабочий ток электромеханического замка превышает коммутационную способность слаботочных выходов контроллера, либо для преобразования уровня сигнала от СПС.
• Можно ли использовать электромеханический замок? Да, но только если он оборудован нажимной фалевой ручкой изнутри или штангой системы «Антипаника», обеспечивающей свободный механический выход без участия электричества.
• Что выбрать: электромагнитный или электромеханический замок? Электромагнитный предпочтительнее для СКУД по простоте интеграции в пожарные алгоритмы. Электромеханический с ручкой «Антипаника» предпочтителен для повышенной взломостойкости и 100% энергонезависимости пути эвакуации.
• Можно ли устанавливать турникет на пути эвакуации? В стандартном виде роторные турникеты и жесткие триподы (при ширине эвакуации менее 1.2 м) — категорически нет. Требуется применение турникетов с падающими планками и установка рядом полноразмерных эвакуационных калиток.
• Как организовать эвакуацию через полноростовой турникет? Исключительно через установку рядом с ним отдельной полноростовой эвакуационной калитки (двери) на магнитном или электромеханическом замке, управляемом аппаратно от СПС.
• Нужна ли система «Антипаника»? Для общественных помещений с массовым пребыванием людей (от 50 человек) — это жесткое обязательное требование стандартов ГОСТ 31471-2011 и СП 1.13130.2020.
• Кто должен проектировать взаимодействие СКУД и пожарной автоматики? Раздел должен разрабатываться комплексно сертифицированными специалистами-проектировщиками систем безопасности в строгом соответствии с архитектурным разделом Мероприятий по обеспечению пожарной безопасности (МОПБ).
• Как проверить, что эвакуационная дверь действительно разблокируется при пожаре? Единственный достоверный способ — инициировать физическое срабатывание дымового датчика или ручного пожарного извещателя (ИПР), после чего подойти к каждой эвакуационной двери и убедиться, что полотно открывается рукой без ключа, карты, кнопки и без значительных физических усилий.

Заключение

Проектирование и монтаж систем контроля и управления доступом на путях эвакуации — это высочайшая инженерная ответственность, не терпящая бюджетных компромиссов. СКУД может и должна эффективно ограничивать вход посторонних на объект, но она ни при каких обстоятельствах, будь то пожар, теракт, технический сбой или отключение городской электросети, не должна препятствовать безопасному выходу людей.

Правильная и безотказная работа эвакуационной двери определяется не просто наличием дорогого контроллера или мощного замка, а бесперебойной работой всей комплексной системы: «замок → локальное устройство аварийной разблокировки (УДП) → реле пожарной автоматики (СПС) → резервированное питание → исправная механика двери (доводчик)». При разработке проекта необходимо заранее математически и логически учитывать наихудшие сценарии развития событий: масштабный пожар с выгоранием кабельных трасс, тотальную потерю электропитания здания 220В, выгорание плат микропроцессоров и потерю связи с центральным сервером. Критически важные функции спасения человеческих жизней не должны зависеть только от программного обеспечения.

Схема разблокировки должна быть предельно простой, аппаратной и надежной: пожарная тревога или разбитие стекла локального УДП должны физически обесточивают запирающее устройство, переводя его в состояние fail-safe. После завершения монтажных работ необходимо проверять не только логирование красивых событий в интерфейсе СКУД, но и реальное, физическое открывание каждой эвакуационной двери на объекте, чтобы иметь 100% уверенность в том, что ни один человек не останется запертым перед лицом смертельной опасности.
